Universal Testing Machine (UTM) merupakan tulang punggung dalam pengujian sifat mekanik material di industri teknik, penelitian ilmiah, dan manufaktur modern. Alat ini tidak hanya sekadar mesin pengukur, melainkan perangkat diagnostik yang mampu memberikan gambaran menyeluruh terhadap perilaku material ketika dikenai gaya tertentu. UTM sangat penting dalam menentukan apakah suatu material layak digunakan dalam aplikasi teknik nyata, baik untuk struktur bangunan, komponen otomotif, maupun produk konsumen.
Dalam artikel ini, kita akan mengulas secara teknis mengenai definisi UTM, fungsi dan tujuannya, komponen-komponen penyusunnya, cara kerjanya, serta jenis-jenis pengujian yang dapat dilakukan. Semua pembahasan ditujukan untuk membantu para profesional dalam bidang rekayasa material memahami peran penting alat ini dalam proses validasi teknis.
Pengertian Universal Testing Machine (UTM)
Alat Uji – Universal Testing Machine (UTM) adalah alat laboratorium yang digunakan untuk menguji kekuatan dan sifat mekanik dari berbagai jenis material, seperti logam, plastik, keramik, karet, dan komposit. Pengujian dilakukan dengan memberikan beban tertentu, baik berupa gaya tarik, tekan, maupun lentur dan mencatat bagaimana material merespons terhadap gaya tersebut. Meskipun memiliki fungsi dasar yang sama, penting untuk memahami berbagai jenis UTM yang ada, seperti tipe elektromekanis untuk pengujian presisi rendah hingga menengah, dan tipe hidrolik untuk aplikasi beban tinggi. Pemilihan jenis mesin yang tepat sangat bergantung pada material dan skala pengujian yang akan dilakukan.

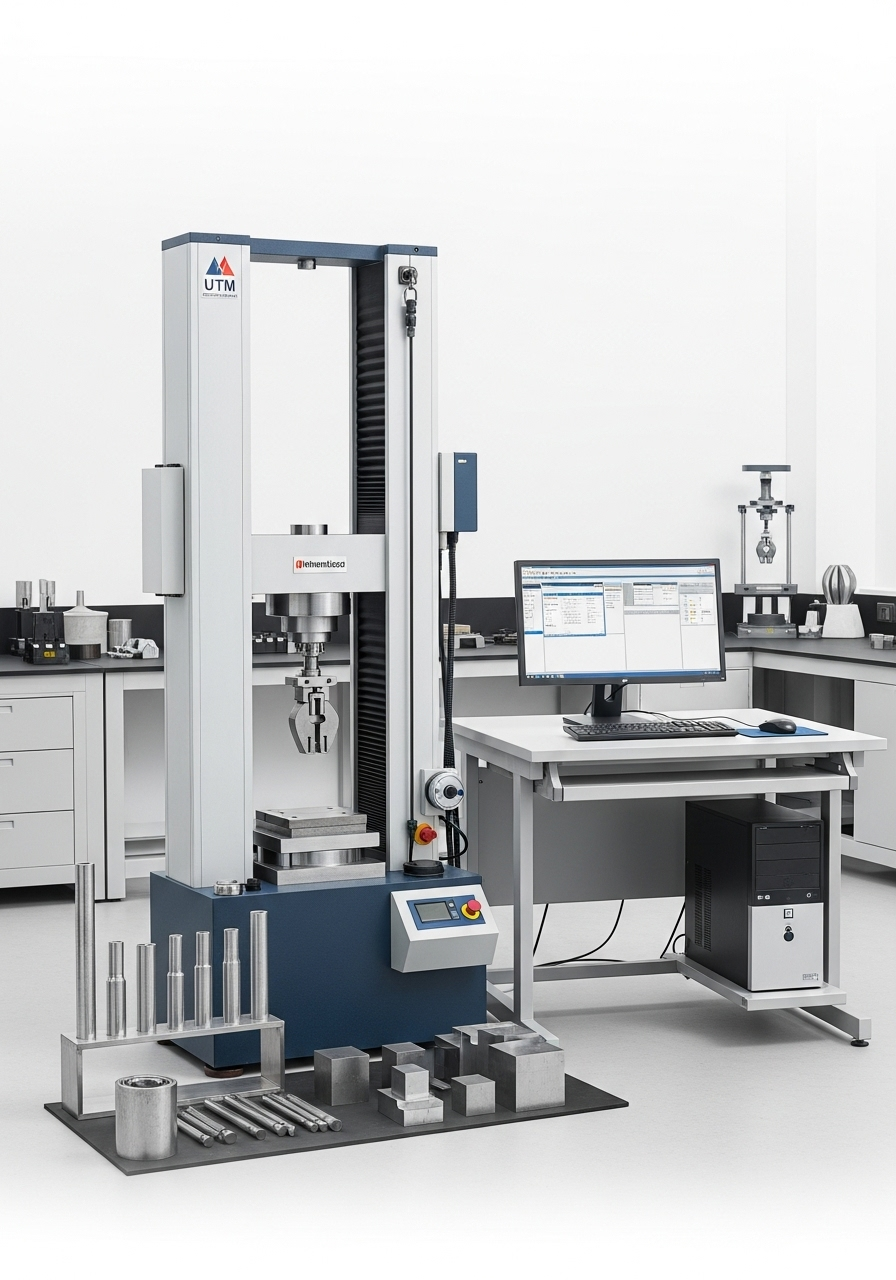

Disebut “universal” karena fleksibilitasnya dalam mendukung berbagai jenis pengujian hanya dengan mengganti perlengkapan tambahan seperti grip, extensometer, atau fixture. Mesin ini biasanya memiliki konstruksi rangka baja vertikal, crosshead yang dapat bergerak naik turun, dan sistem kontrol digital berbasis komputer yang mampu mengatur kecepatan, gaya, dan mencatat data secara presisi.
Kelebihan utama dari UTM adalah kemampuannya dalam mensimulasikan kondisi kerja aktual suatu material, baik dalam bentuk uji statik maupun siklik. Hal ini menjadikannya alat wajib di laboratorium mekanika material dan proses rekayasa produk.

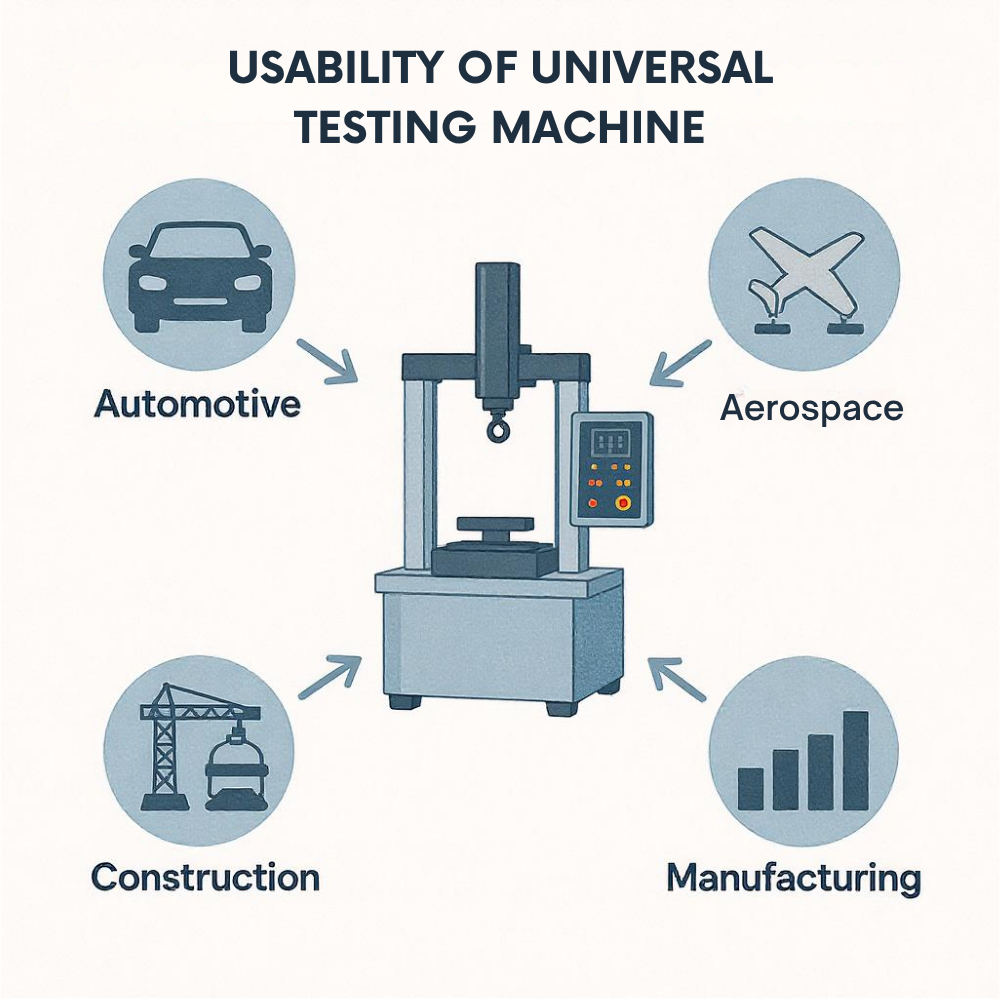

Fungsi dan Tujuan Penggunaan Universal Testing Machine
Peran UTM dalam dunia teknik material sangat luas, mulai dari kegiatan riset akademik hingga kendali mutu dalam lini produksi. Berikut adalah fungsi dan tujuannya secara lebih mendalam:
1. Validasi Spesifikasi Material
UTM digunakan untuk memverifikasi apakah suatu material sesuai dengan spesifikasi teknis standar, seperti ASTM E8 untuk uji tarik logam atau ISO 527 untuk uji tarik polimer. Validasi ini sangat penting dalam pengadaan bahan baku dan sertifikasi produk.
2. Simulasi Kondisi Kerja Ekstrem
Beberapa sektor industri seperti kedirgantaraan dan energi memerlukan material yang mampu bertahan dalam tekanan tinggi, suhu rendah, atau beban berulang. Dengan UTM yang dilengkapi environmental chamber, kondisi-kondisi ini dapat disimulasikan dengan akurat.
3. Pengujian Rutin dalam Produksi Massal
UTM digunakan secara berkala untuk mengecek kualitas produk secara sampling. Hasil pengujian akan dibandingkan dengan toleransi spesifikasi. Jika terjadi penyimpangan, proses produksi dapat dihentikan untuk dilakukan evaluasi ulang.
4. Penelitian dan Inovasi Material Baru
Dalam pengembangan material seperti serat karbon, bioplastik, atau paduan logam ringan, UTM berperan penting dalam menilai sifat dasar seperti kekuatan tarik, modulus elastisitas, hingga perilaku patah material.
5. Analisis Forensik Kegagalan Material
Saat terjadi kerusakan atau kecelakaan akibat kegagalan material, UTM digunakan untuk menguji sisa spesimen guna mengidentifikasi apakah penyebabnya adalah cacat produksi, kelelahan material, atau beban berlebih.

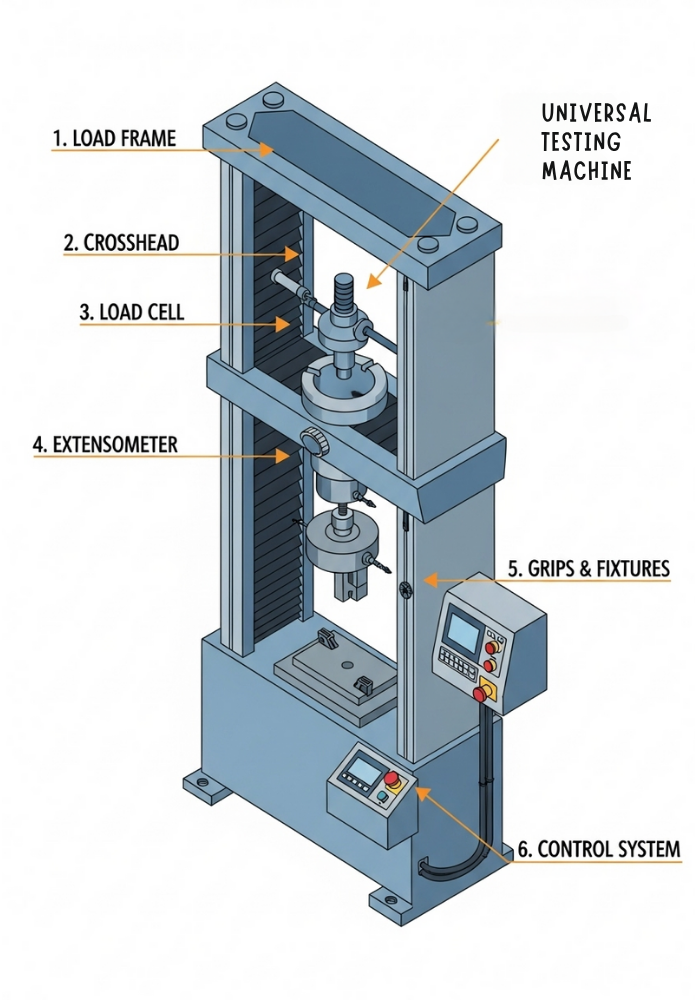

Komponen-Komponen Penting dalam Universal Testing Machine
Berikut adalah bagian-bagian utama dalam sebuah UTM modern dan fungsinya:
1. Load Frame
Struktur utama berbentuk rangka logam yang menopang semua komponen. Harus sangat kuat dan stabil untuk menghindari deformasi selama proses uji.
2. Crosshead
Bagian mesin yang bergerak naik turun, memberikan gaya mekanis ke spesimen. Kecepatannya dapat dikontrol untuk menyesuaikan dengan jenis uji (lambat untuk logam, cepat untuk elastomer).
3. Load Cell
Sensor digital dengan akurasi tinggi untuk mengukur besar gaya yang diterapkan. Load cell harus dikalibrasi berkala sesuai standar ISO/IEC 17025 agar data yang dihasilkan tetap valid.
4. Extensometer
Alat untuk mengukur perubahan panjang (strain) pada spesimen secara presisi. Extensometer dapat berupa clip-on yang langsung menempel pada spesimen, atau model optik seperti video extensometer yang non-kontak.
5. Grips dan Fixtures
Berfungsi untuk menjepit spesimen agar tidak bergeser saat diberi beban. Tersedia berbagai jenis seperti wedge grips untuk logam, pneumatic grips untuk bahan lunak, dan custom fixtures untuk geometri unik.
6. Sistem Kontrol & Perangkat Lunak
Software pengujian memungkinkan pemrograman prosedur uji, merekam data secara real-time, dan menghasilkan kurva tegangan-regangan. Juga menghitung parameter penting seperti UTS, yield strength, fracture point, dan modulus elastisitas.
Cara Kerja Universal Testing Machine
Secara prinsip, UTM bekerja berdasarkan aplikasi gaya terhadap spesimen dan pencatatan responsnya. Berikut adalah urutan kerja standar:
- Persiapan Spesimen:
Spesimen disiapkan sesuai standar dimensi dan dipasang pada grip dengan posisi yang simetris dan aman. - Pengaturan Parameter Uji:
Operator memasukkan data seperti gauge length, kecepatan uji, dan batas gaya maksimum ke dalam sistem kontrol. - Pemberian Beban:
Crosshead bergerak, memberikan gaya (tarik, tekan, atau lentur) secara bertahap atau dalam pola siklik. - Perekaman Data:
Load cell dan extensometer mengukur gaya dan deformasi. Data ini disajikan dalam grafik stress-strain yang memperlihatkan zona elastis, plastis, hingga titik patah. - Evaluasi Hasil:
Hasil dianalisis untuk menentukan parameter kritis seperti Ultimate Tensile Strength (UTS), Yield Point, dan Elongation at Break.
Untuk pengujian lanjutan, mesin dapat dilengkapi dengan chamber pemanas atau pendingin, serta strain gauge tambahan untuk pengujian multi-aksial.

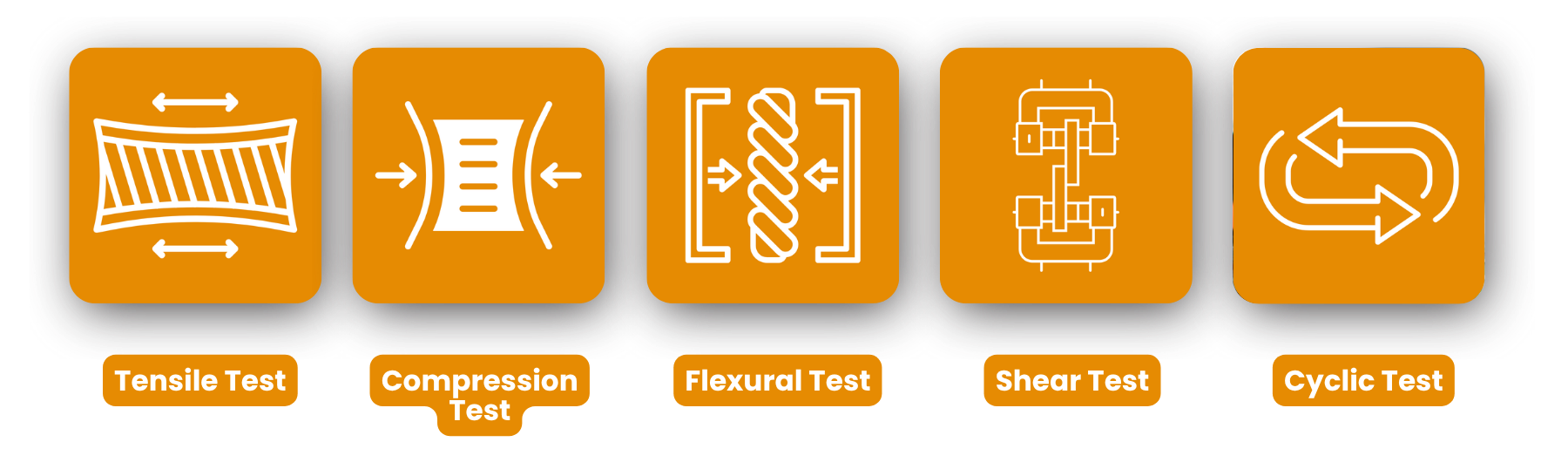

Jenis Pengujian Universal Testing Machine
UTM sangat fleksibel dan mendukung berbagai metode pengujian, antara lain:
- Uji Tarik (Tensile Test): Untuk mengukur kekuatan tarik maksimum material hingga patah.
- Uji Tekan (Compression Test): Digunakan untuk material seperti beton, busa, dan plastik keras.
- Uji Lentur (Flexural Test): Cocok untuk menilai kekuatan lentur bahan seperti kayu, plastik, dan komposit sandwich.
- Uji Geser (Shear Test): Untuk menilai daya tahan terhadap gaya geser, sering diterapkan pada sambungan dan perekat.
- Uji Fatigue (Cyclic Test): Menguji ketahanan material terhadap beban berulang, penting dalam perancangan komponen yang mengalami siklus kerja panjang.
Kesimpulan
Universal Testing Machine bukan hanya alat laboratorium biasa, melainkan fondasi utama dalam rekayasa material modern. Dengan kemampuan mengukur berbagai parameter mekanik secara presisi, UTM membantu para insinyur dalam mengambil keputusan teknis yang berbasis data ilmiah.
Mulai dari tahap riset material baru, kontrol kualitas produksi, hingga investigasi kegagalan produk, kehadiran UTM menjamin bahwa integritas dan performa material tidak sekadar diasumsikan, melainkan dibuktikan secara konkret melalui pengujian yang andal.
