Alat Uji – Weather Station Arduino bukan sekadar proyek DIY biasa. Ini adalah integrasi cerdas antara perangkat keras dan pemrograman yang memungkinkan siapa saja, dari pelajar teknik hingga insinyur profesional, untuk mengamati dan mencatat kondisi atmosfer secara real-time. Dalam artikel ini, kami akan membahas cara membuat sistem pemantauan cuaca yang komprehensif menggunakan board Arduino, mulai dari pemahaman dasar hingga uji lapangan dan potensi pengembangan.
Apa Itu Weather Station Arduino dan Fungsinya
Weather Station Arduino adalah sistem monitoring cuaca berbasis mikrokontroler yang dirancang untuk mengumpulkan dan menampilkan data lingkungan seperti suhu, kelembapan, tekanan atmosfer, dan curah hujan. Menggunakan Arduino sebagai otak utamanya, sistem ini dapat dikonfigurasi untuk membaca sensor analog dan digital, menampilkan data di layar, menyimpannya ke SD card, atau mengirimkannya ke platform cloud seperti ThingSpeak atau MQTT broker.
Fungsinya tidak sebatas memantau kondisi cuaca secara lokal. Sebelum kita membahas cara membuatnya, penting untuk dipahami bahwa proyek ini merupakan implementasi praktis dari sebuah perangkat profesional. Jika Anda ingin tahu lebih dalam tentang prinsip kerja dan komponen standar weather station, pemahaman tersebut akan menjadi dasar yang kuat. Banyak praktisi menggunakan weather station Arduino untuk mendukung pertanian presisi, eksperimen klimatologi, dan sistem smart environment pada skala kecil. Bahkan, untuk edukasi STEM, proyek ini merupakan media pembelajaran yang kuat karena mencakup elektronika, pemrograman, dan analitik data.
Komponen yang Dibutuhkan
Untuk membangun sistem weather station yang stabil dan dapat diandalkan, berikut adalah komponen-komponen utama yang diperlukan:
1. Mikrokontroler
- Arduino Uno, Nano, atau NodeMCU (jika ingin konektivitas WiFi)
- Pastikan board memiliki cukup GPIO untuk semua sensor
2. Sensor Lingkungan
- DHT22 atau SHT31 (suhu dan kelembaban, presisi tinggi)
- BMP280 atau BME280 (tekanan udara & suhu)
- Rain Sensor (analog atau digital)
- LDR atau BH1750 (intensitas cahaya)
- UV Sensor (opsional untuk pengembangan lanjut)
3. Media Tampilan
- LCD 16×2, OLED 0.96”, atau e-paper display
- Dapat juga menggunakan serial monitor atau tampilan berbasis web
4. Power Supply dan Konektivitas
- Power adapter 5V/9V atau solar panel dengan battery management system
- Jika menggunakan NodeMCU atau ESP32, pastikan koneksi WiFi stabil
5. Kabel, Breadboard, dan PCB
- Gunakan konektor berkualitas tinggi untuk meminimalisasi noise data
- Pertimbangkan pembuatan PCB untuk proyek jangka panjang

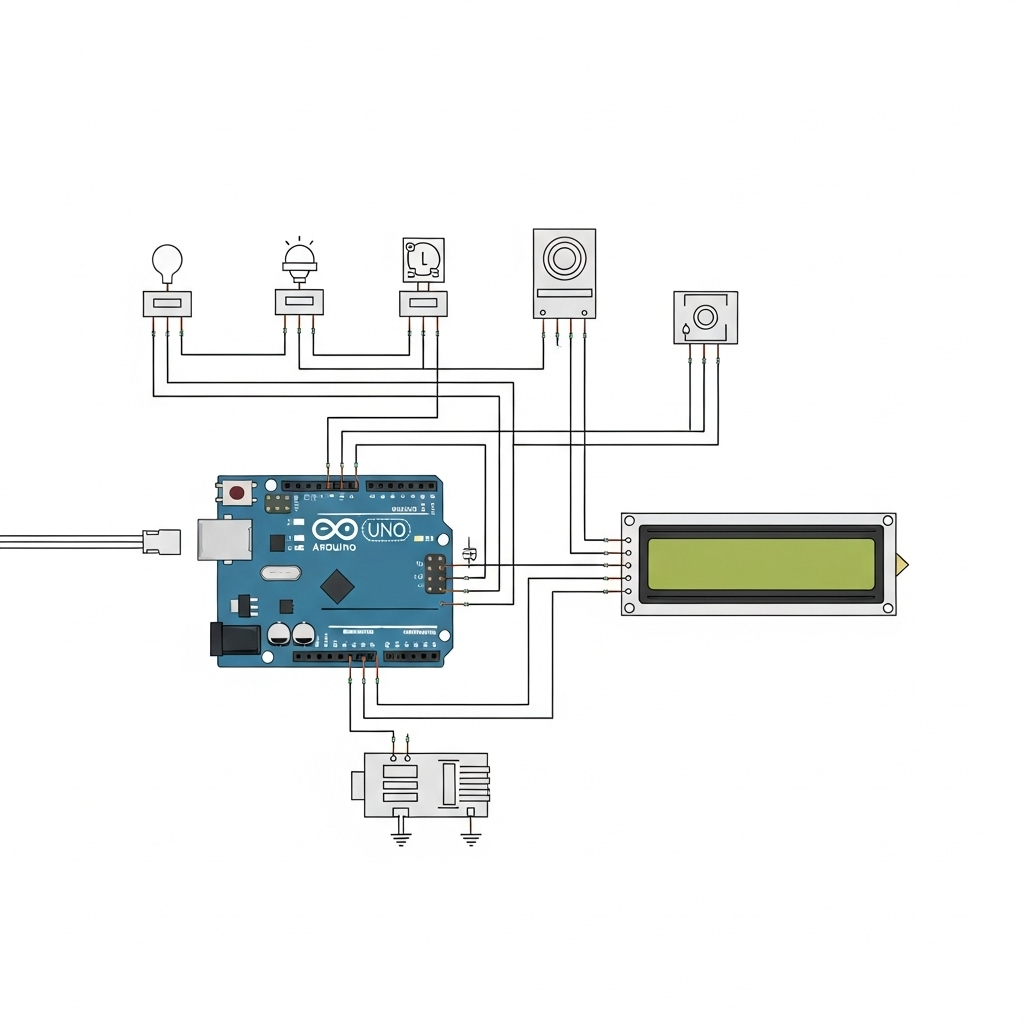

Skema Rangkaian dan Penjelasan Wiring
Rangkaian pada proyek weather station arduino ini cukup modular. Setiap sensor disambungkan ke port digital atau analog tergantung jenis komunikasinya (I2C, OneWire, atau analog sederhana). DHT22 misalnya, hanya membutuhkan satu pin digital dengan resistor pull-up internal. BMP280 lebih kompleks karena menggunakan protokol I2C, sehingga harus berbagi jalur SDA dan SCL dengan perangkat lain yang kompatibel.
Perhatian ekstra diperlukan pada distribusi tegangan. Beberapa sensor beroperasi di 3.3V, sementara Arduino Uno bekerja di 5V. Gunakan level shifter bila perlu, dan pastikan semua GND saling terhubung agar sistem tetap stabil. Untuk versi outdoor, enclosure tahan air dan proteksi ESD menjadi pertimbangan penting.
Kode Program Weather Station Arduino Lengkap
Kode program untuk weather station Arduino pada dasarnya melibatkan:
- Inisialisasi pin dan library sensor
- Pembacaan sensor menggunakan interval waktu tertentu (non-blocking dengan millis())
- Pemrosesan dan formatting data (misalnya konversi suhu dari Kelvin ke Celsius)
- Menampilkan hasil ke layar atau mengirim ke platform cloud
Sangat disarankan menggunakan library resmi seperti Adafruit Sensor atau Wire.h untuk komunikasi I2C. Gunakan struktur kode modular dan simpan konfigurasi di bagian atas agar mudah diubah. Jika Anda menerapkan konektivitas WiFi, pastikan untuk mengelola reconnection logic dan fail-safe system agar sistem tidak mati saat sinyal hilang.
Pengujian, Hasil, dan Pengembangan Lanjutan
Setelah rangkaian dan kode terpasang, lakukan uji fungsional di dalam ruangan untuk memastikan semua sensor membaca dengan benar. Gunakan data referensi (dari cuaca online) sebagai pembanding. Setelah validasi sukses, pasang sistem di luar ruangan dengan proteksi yang sesuai.
Hasil yang dikumpulkan dapat disimpan secara lokal atau dikirim ke cloud menggunakan protokol HTTP, MQTT, atau WebSocket. Dengan menyimpan data selama beberapa hari atau minggu, Anda dapat melakukan analisis tren cuaca lokal.
Pengembangan lebih lanjut meliputi:
- Menambahkan RTC (Real Time Clock) untuk pencatatan waktu yang akurat
- Menyimpan data ke SD card
- Integrasi dengan panel surya untuk off-grid deployment
- Membuat dashboard visualisasi dengan Grafana atau aplikasi mobile
Kesimpulan
Proyek weather station Arduino bukan hanya menarik secara teknis, tetapi juga bermanfaat secara praktis. Dengan pendekatan modular, proyek ini dapat disesuaikan dari versi sederhana hingga sistem kompleks berdaya rendah dengan konektivitas global. Apakah Anda seorang pengajar, peneliti, atau pengembang sistem IoT, proyek ini bisa menjadi langkah awal untuk membangun ekosistem pemantauan cuaca yang mandiri dan terukur.
