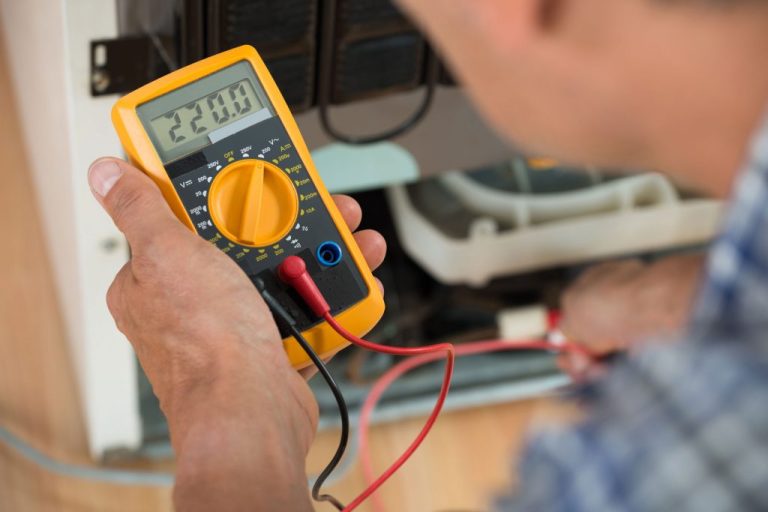

Multimeter digital adalah alat yang sangat berguna dalam dunia elektronik dan listrik. Alat ini digunakan untuk mengukur berbagai parameter elektrik, seperti tegangan, arus, dan hambatan. Saat Anda mengoperasikan multimeter digital, Anda akan melihat berbagai simbol yang mengindikasikan pengaturan dan fungsi yang berbeda. Dalam artikel ini, kita akan menjelaskan beberapa simbol umum pada multimeter digital beserta pengertian dan fungsinya.
Simbol-Simbol Yang Ada di Multimeter Digital
Simbol Volt (V)
Simbol ini biasanya mewakili pengukuran tegangan. Tegangan adalah perbedaan potensial antara dua titik dalam suatu sirkuit. Saat Anda ingin mengukur tegangan, pilih mode yang sesuai pada multimeter, dan simbol V akan muncul di layar. Kemudian, Anda dapat menghubungkan probe multimeter ke sirkuit yang ingin diukur.
Simbol Ampere (A)
Simbol ini mengindikasikan pengukuran arus listrik. Arus listrik adalah aliran elektron dalam suatu sirkuit. Ketika Anda ingin mengukur arus, pilih mode yang sesuai pada multimeter, dan simbol A akan muncul. Anda perlu memutuskan sirkuit dan menghubungkan multimeter dalam rangkaian yang sesuai.
Simbol Ohm (Ω)
Simbol ini digunakan untuk mengukur hambatan dalam sirkuit. Hambatan mengukur sejauh mana sirkuit menghalangi aliran arus. Ketika Anda ingin mengukur hambatan, pilih mode ohm pada multimeter, dan simbol Ω akan muncul. Anda dapat menghubungkan probe multimeter ke kedua ujung komponen atau kabel yang ingin Anda ukur hambatannya.
Simbol HFE (β)
Simbol ini berkaitan dengan pengukuran hFE atau “beta” pada transistor bipolar. HFE mengukur penguatan arus transistor. Ketika Anda ingin mengukur hFE, gunakan mode transistor pada multimeter, dan simbol β akan muncul. Anda dapat menghubungkan probe multimeter ke kaki transistor yang sesuai.
Simbol Diode (∆)
Simbol ini digunakan untuk mengukur diode dan transistor dalam mode uji dioda. Saat Anda ingin menguji diode atau transistor, pilih mode dioda pada multimeter, dan simbol ∆ akan muncul. Ini membantu Anda memeriksa apakah dioda atau transistor berfungsi dengan benar.
Simbol Hertz (Hz)
Simbol ini digunakan dalam mode pengukuran frekuensi. Frekuensi mengukur seberapa sering suatu sinyal berulang dalam satu detik. Ketika Anda ingin mengukur frekuensi, pilih mode hertz pada multimeter, dan simbol Hz akan muncul. Anda perlu menghubungkan probe multimeter ke sirkuit yang menghasilkan sinyal frekuensi.
Baca Juga: Cara Menggunakan Multimeter Digital Yang Baik dan Benar
Kesimpulan
Memahami simbol-simbol pada multimeter digital adalah langkah penting dalam penggunaannya. Setiap simbol mewakili fungsi dan pengukuran yang berbeda dalam alat ini. Dengan mengetahui simbol-simbol ini, Anda dapat dengan lebih efektif menggunakan multimeter digital untuk mendiagnosis masalah elektronik dan listrik dalam berbagai aplikasi. Ingatlah untuk selalu mengikuti petunjuk penggunaan yang tepat dan berhati-hati saat bekerja dengan aliran listrik.
