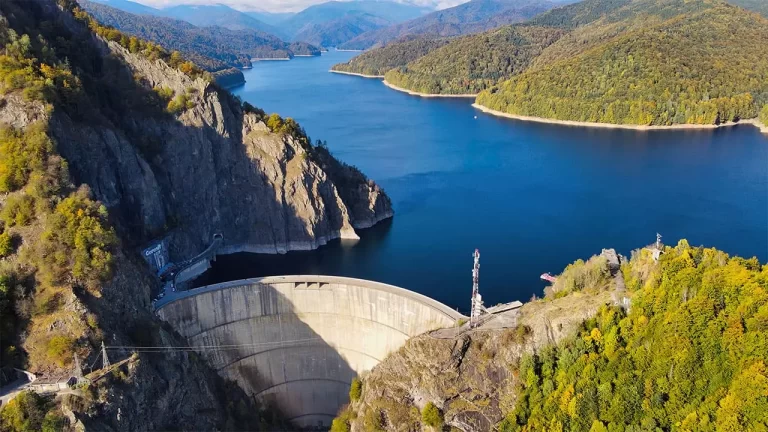

Bendungan merupakan salah satu bangunan besar yang memiliki struktur kompleks dan berbahaya apabila mengalami kerusakan. Kerusakan pada bangunan bendungan akan menimbulkan bencana besar bagi daerah hilir dari bendungan seperti Banjir besar yang dapat merusak tempat tinggal bahkan nyawa. Kerusakan bendungan dapat disebabkan karena meluapnya air diatas bendungan (overtopping), terbawanya butiran tanah dari tubuh bendungan (inrternal erosion atau “piping”), longsornya lereng bendungan (sliding) dan lain sebagainya.
Untuk mengatasi kerusakan bendungan, maka diperlukan pemantauan pada bangunan bendungan dan lingkungan sekitarnya. Seperti tanah pada bagian bendungannya yang berpotensi mengalami longsor lereng (sliding). Untuk memantau tanah bendungan yang memiliki bentuk kemiringan, maka dibutuhkan alat pemantauan tanah yang dapat memantau di kemiringan seperti Inclinometer.
Inclinometer adalah alat konstruksi yang berguna untuk menganalisa kemiringan pada tanah, khususnya pada tanah bendungan yang memiliki kemiringan. Instrument inclinometer ini dipasang untuk memonitoring suatu pergerakan kearah horizontal di dalam lapisan tanah atau batuan. Pipa aluminium atauplastik yang mempunyai 4 alur bersudut antara 90 derajat dipasang didalam lubang bor, atau pada tahapan penimbunan tanah, atau pada bidang suatu struktur.
Pengukuran dengan inclinometer dilakukan dengan menggunakan torpedo yang mempunyai 4 roda dan dimasukkan ke dalam alur pipa inclinometer, bagian atas torpedo dihubungkan dengan kabel sensor. Yang diukur adalah signal elektrinik dari servo-accelerometer yang menunjukan kemiringan torpedo tersebut terhadap garis vertikal, pada interval panjang/kedalaman pembacaan tertentu (biasanya antara 0,05 – 1,0 m).
Dengan menjumlahkan deviasi horizontal dari hasil pembacaan dengan rentang jarak setiap 0.5 m atau 1.0 m, maka dapat digambarkan kurva deformasi dengan skala tertentu dan waktu tertentu yang selanjutnya dibandingkan antara kurva-kurva terdahulu dengan kurva yang dihasilkan saat ini, sehingga dari pengukuran dapat diketahui arah deformasi tanah di sepanjang tabung inclinometer tersebut. Dengan menggunakan data logger, hasil pembacaan/pengukuran langsung dapat diperoleh dilapangan yang hasilnya seperti gambar dibawah ini.
Pada pemasangan pipa inclinometer melalui lubang bor, ruangan antara pipa dengan dinding harus diisi dengan semen grout atau pasir/bontonite, sedangkan pada penimbunan tanah (bendungan) perlu dilakukan pemadatan yang cermat di sekitar pipa-pipa tersebut, serta harus hindari benturan dari alat berat selama pekerjaan berlangsung.
alatuji.co.id sebagai distributor alat-alat pengujian dan monitoring jual inclinometer untuk bendungan yang berkualitas dan harga bersaing. Kami juga melayani jasa instalasi inclinometer atau alat pemantauan bendungan lainnya. Untuk informasi lebih lanjut hubungi kami di:
