Sensor Posisi: Pengertian, Jenis & Fungsinya

Dalam dunia industri modern dan teknologi otomasi, sensor posisi memainkan peran yang sangat vital. Perangkat ini menjadi komponen krusial dalam berbagai aplikasi, mulai dari mesin produksi, robotika, hingga kendaraan bermotor. Artikel ini akan membahas secara lengkap tentang pengertian, jenis-jenis, dan fungsi sensor posisi dalam berbagai aplikasi.

Pengertian Sensor Posisi

Sensor posisi adalah perangkat elektronik yang dirancang untuk mendeteksi dan mengukur posisi, lokasi, atau perpindahan suatu objek secara akurat. Sensor ini mengubah informasi posisi fisik menjadi sinyal listrik yang dapat dibaca dan diproses oleh sistem kontrol atau komputer.

Berbeda dengan sensor jarak yang hanya mengukur jauh-dekatnya objek, sensor posisi mampu memberikan informasi detail tentang lokasi absolut atau relatif suatu benda dalam ruang tertentu. Kemampuan ini sangat penting dalam sistem otomasi yang membutuhkan presisi tinggi dan kontrol yang akurat.

Sensor posisi bekerja berdasarkan berbagai prinsip fisika, seperti elektromagnetik, optik, atau mekanik, tergantung pada jenis dan aplikasinya. Output yang dihasilkan dapat berupa sinyal analog atau digital yang kemudian diolah untuk keperluan monitoring, kontrol, atau feedback sistem.

Jenis-Jenis Sensor Posisi

1. Sensor Posisi Linear

Position sensor linear mengukur perpindahan atau posisi objek dalam garis lurus. Jenis ini sangat umum digunakan dalam aplikasi industri yang memerlukan pengukuran jarak perpindahan secara presisi.

Linear Variable Differential Transformer (LVDT) adalah salah satu contoh position sensor linear yang paling akurat. Sensor ini menggunakan prinsip induksi elektromagnetik dan mampu memberikan pengukuran dengan akurasi hingga mikrometer. LVDT banyak digunakan dalam mesin CNC, sistem hidrolik, dan peralatan pengukuran presisi.

Potensiometer Linear merupakan sensor posisi yang lebih sederhana dan ekonomis. Sensor ini menggunakan prinsip resistansi variabel untuk mendeteksi posisi. Meskipun kurang akurat dibanding LVDT, potensiometer linear tetap populer karena harganya yang terjangkau dan instalasi yang mudah.

2. Sensor Posisi Rotary (Putaran)

Sensor posisi rotary dirancang untuk mendeteksi sudut putaran atau posisi angular suatu poros atau objek yang berputar. Jenis sensor ini sangat penting dalam aplikasi motor, servo, dan sistem navigasi.

Rotary Encoder adalah sensor yang mengkonversi posisi angular menjadi sinyal digital. Encoder dibagi menjadi dua tipe: absolute encoder yang memberikan posisi unik untuk setiap sudut, dan incremental encoder yang mengukur perubahan posisi relatif. Rotary encoder banyak digunakan dalam robotika, printer, dan mesin otomatis.

Resolver adalah sensor posisi rotary yang menggunakan prinsip transformator untuk mendeteksi sudut putaran. Sensor ini sangat andal dalam lingkungan ekstrem dengan suhu tinggi atau kondisi berdebu, sehingga sering dipakai dalam aplikasi aerospace dan militer.

3. Sensor Posisi Proximity (Kedekatan)

Sensor proximity mendeteksi keberadaan objek dalam jarak tertentu tanpa kontak fisik. Meskipun sering dikategorikan sebagai sensor jarak, sensor ini juga berfungsi sebagai position sensor dalam banyak aplikasi.

Sensor Induktif bekerja dengan prinsip induksi elektromagnetik dan hanya dapat mendeteksi objek logam. Jenis ini sangat populer dalam industri manufaktur untuk mendeteksi posisi komponen logam pada conveyor atau mesin assembly.

Sensor Kapasitif dapat mendeteksi berbagai material, baik logam maupun non-logam, dengan mengukur perubahan kapasitansi. Cocok untuk aplikasi yang melibatkan material plastik, kayu, atau cairan, sensor ini menawarkan fleksibilitas tinggi dalam berbagai kondisi.

Sensor Optik menggunakan cahaya infrared atau laser untuk mendeteksi posisi objek. Dengan akurasi tinggi dan kecepatan respon yang cepat, sensor optik ideal untuk aplikasi high-speed sorting dan quality control.

4. Sensor Posisi Magnetik

Sensor magnetik menggunakan medan magnet untuk mendeteksi posisi. Hall Effect Sensor adalah contoh populer yang mendeteksi posisi berdasarkan perubahan medan magnet. Sensor ini banyak digunakan dalam sistem automotive untuk mendeteksi posisi throttle, pedal, atau poros crankshaft.

Magnetostrictive Sensor menawarkan akurasi yang sangat tinggi untuk pengukuran posisi linear. Sensor ini bekerja dengan mengirimkan pulsa magnetik melalui waveguide dan mengukur waktu tempuh untuk menentukan posisi, sangat cocok untuk aplikasi presisi tinggi.

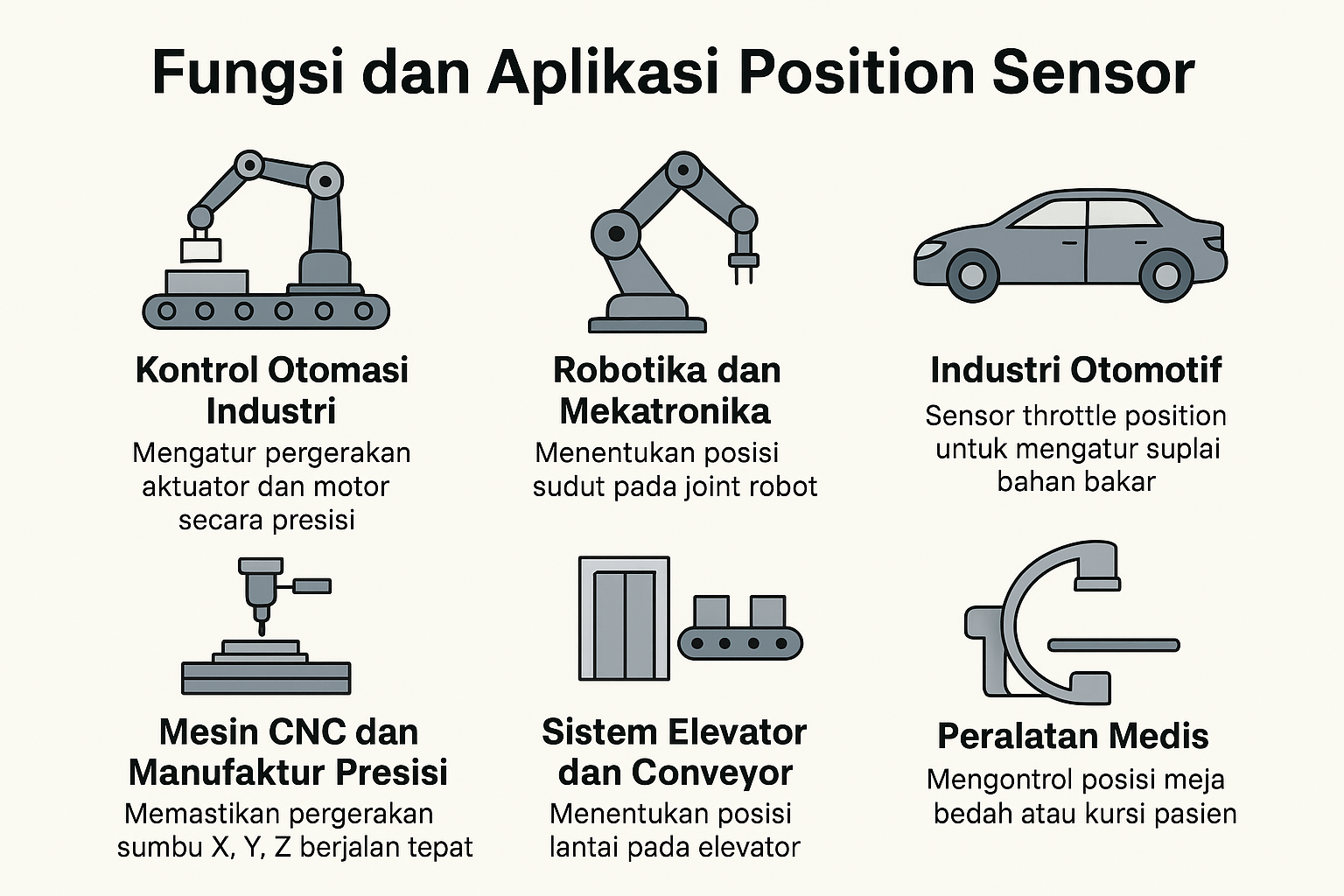

Fungsi dan Aplikasi Position Sensor

Kontrol Otomasi Industri

Position sensor menjadi backbone sistem otomasi modern. Dalam lini produksi, sensor ini memastikan setiap komponen berada di posisi yang tepat sebelum proses berikutnya dimulai. Hal ini meningkatkan efisiensi, mengurangi waste, dan menjamin kualitas produk yang konsisten.

Robotika dan Mekatronika

Dalam sistem robotika, position sensor memberikan feedback real-time tentang lokasi dan orientasi robot arm atau end-effector. Informasi ini krusial untuk gerakan yang presisi dan koordinasi yang kompleks, memungkinkan robot melakukan tugas-tugas rumit dengan akurasi tinggi.

Industri Otomotif

Kendaraan modern dilengkapi dengan puluhan position sensor untuk berbagai fungsi. Sensor throttle position mengontrol aliran bahan bakar, sensor steering angle membantu sistem ESP dan traction control, sedangkan sensor camshaft dan crankshaft position sangat vital untuk timing injeksi bahan bakar dan pembakaran.

Mesin CNC dan Manufaktur Presisi

Dalam mesin CNC, position sensor memastikan tool berada di koordinat yang tepat dengan akurasi hingga mikrometer. Presisi ini memungkinkan produksi komponen dengan toleransi sangat ketat, seperti yang dibutuhkan dalam industri aerospace dan medis.

Sistem Elevator dan Conveyor

Position sensor memastikan elevator berhenti tepat di lantai yang diinginkan dan pintu membuka dengan aman. Pada conveyor system, sensor mendeteksi posisi barang untuk proses sorting, packaging, atau quality inspection secara otomatis.

Peralatan Medis

Dalam peralatan medis seperti CT scan, MRI, atau surgical robot, position sensor memastikan akurasi penempatan dan pergerakan yang sangat presisi. Hal ini krusial untuk keselamatan pasien dan keberhasilan diagnosis atau prosedur medis.

Keunggulan Penggunaan Position Sensor

Implementasi position sensor dalam sistem memberikan berbagai keuntungan signifikan:

Akurasi Tinggi – Sensor modern mampu memberikan pengukuran dengan presisi hingga mikrometer, memastikan kualitas output yang konsisten.

Monitoring Real-Time – Memberikan data posisi secara kontinyu, memungkinkan sistem kontrol merespons perubahan dengan cepat.

Pengurangan Downtime – Deteksi dini terhadap misalignment atau kesalahan posisi mencegah kerusakan mesin dan mengurangi waktu henti produksi.

Efisiensi Energi – Dengan kontrol posisi yang presisi, sistem dapat beroperasi pada setting optimal, mengurangi konsumsi energi yang tidak perlu.

Keamanan Operasional – Position sensor memastikan mesin beroperasi dalam parameter aman, melindungi operator dan peralatan dari kondisi berbahaya.

Pertimbangan Memilih Position Sensor

Saat memilih position sensor untuk aplikasi tertentu, pertimbangkan faktor-faktor berikut:

Range Pengukuran – Pastikan sensor mampu mengukur dalam rentang jarak atau sudut yang dibutuhkan aplikasi Anda.

Akurasi dan Resolusi – Sesuaikan tingkat presisi sensor dengan kebutuhan aplikasi. Aplikasi presisi tinggi memerlukan sensor dengan resolusi lebih tinggi.

Lingkungan Operasi – Pertimbangkan suhu, kelembaban, debu, dan getaran di lokasi instalasi. Pilih sensor yang tahan terhadap kondisi lingkungan tersebut.

Kecepatan Respon – Untuk aplikasi high-speed, pilih sensor dengan response time yang cepat.

Output Signal – Sesuaikan jenis output (analog atau digital) dengan sistem kontrol yang digunakan.

Biaya dan Maintenance – Pertimbangkan tidak hanya harga pembelian, tetapi juga biaya instalasi, kalibrasi, dan perawatan jangka panjang.

Kesimpulan

Position sensor merupakan komponen fundamental dalam sistem otomasi dan kontrol modern. Dengan berbagai jenis yang tersedia, mulai dari linear, rotary, proximity, hingga magnetik, position sensor dapat disesuaikan dengan kebutuhan aplikasi yang sangat beragam.

Fungsinya yang mencakup kontrol otomasi, robotika, otomotif, hingga peralatan medis membuktikan betapa pentingnya perangkat ini dalam teknologi kontemporer. Pemilihan position sensor yang tepat dengan mempertimbangkan akurasi, lingkungan operasi, dan kebutuhan spesifik aplikasi akan memastikan sistem bekerja optimal dengan efisiensi dan keandalan maksimal.

Investasi dalam position sensor berkualitas bukan hanya meningkatkan performa sistem, tetapi juga memberikan return yang signifikan melalui peningkatan produktivitas, pengurangan downtime, dan jaminan kualitas produk yang konsisten.
