Microsecond Timer adalah alat pengujian non-destruktif untuk pohon. Alat ini telah dirancang untuk membantu menentukan kesehatan struktural pohon dengan mengukur waktu terbang pada satu jalur (time-of-flight single path). Waktu tempuh yang diukur menunjukkan kayu solid atau area bermasalah yang disebabkan oleh pembusukan, jamur, atau kerusakan struktural lainnya.

Pengujian Kesehatan Sturktur Batang Pohon Mahoni dengan Microsecond Timer FAKOPP

Cara Kerja Microsecond Timer Fakopp

Microsecond Timer FAKOPP mengukur waktu penerbangan yang baik pada satu jalur (time-of-flight single path). Waktu yang diukur dan jarak antar sensor dapat digunakan untuk menentukan kecepatan suara di dalam material. Untuk setiap spesies ada kecepatan referensi yang dapat diukur secara pohon utuh. Dengan membandingkan referensi dan kecepatan terukur kita bisa bernalar tentang kesehatan pohon di wilayah yang diukur. Suara menyebar lebih cepat di pohon yang utuh dibandingkan dengan pohon yang tidak sehat, oleh karena itu kami akan mengukur waktu tempuh yang lebih tinggi di pohon yang memiliki area masalah antara dua sensor.

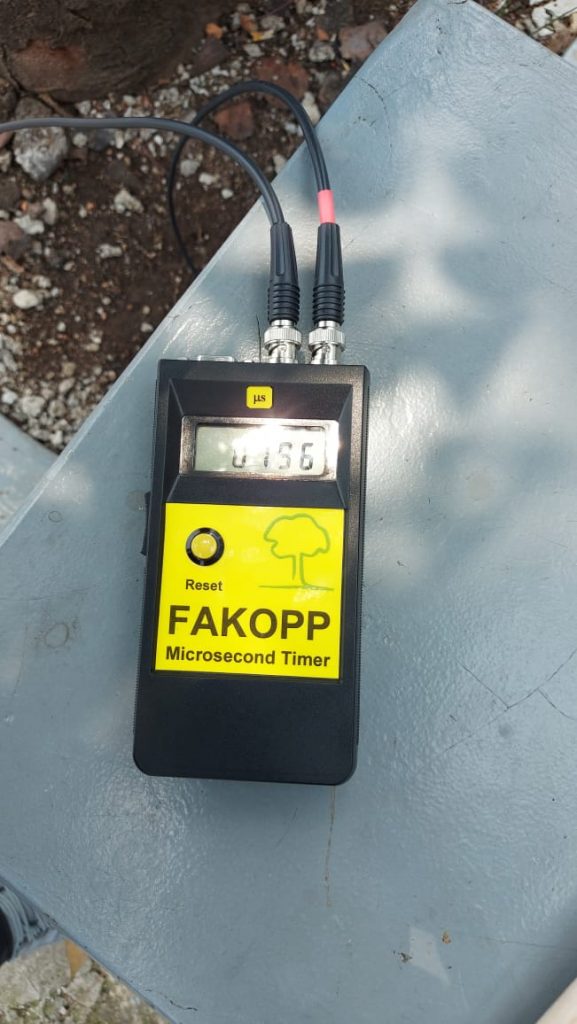

Alat Uji Pohon Microsecond Timer

Sensor start (ditandai dengan warna merah) harus dipukul dengan palu untuk menginduksi gelombang stres di dalam pohon. Ketika gelombang stres tiba
ke sensor berhenti perangkat akan menampilkan waktu yang diperlukan untuk gelombang untuk melewati dari awal ke sensor berhenti dalam mikro-detik.
Kecepatan gelombang tegangan tegak lurus terhadap butir biasanya antara 1100-2000 m/s tergantung pada jenis pohon.

  • Saat mengukur pohon, jarum sensor harus menembus kulit kayu.
  • Kedua sensor harus berada di dalam material pohon untuk menyediakan sambungan yang baik untuk gelombang suara.
  • Gunakan palu karet untuk mendorong sensor ke dalam material.
  • Coba tekan sensor searah jarum jam, jangan ke samping.
  • Pukul sensor start dengan palu baja, pukul, biarkan palu memantul kembali.

Tabel Kecepatan Radial Tipikal (Typical radial velocities)

Tabel ini adalah contoh singkat dari Radial Velocity Appendix. Tolong lihat lampiran untuk spesies lainnya.

Kecepatan radial adalah parameter yang sensitif terhadap cacat internal. Jika kecepatan terukur lebih rendah dari kecepatan pada pohon utuh (kecepatan referensi) maka kita dapat menyimpulkan bahwa pohon tersebut mengandung beberapa cacat. Perbedaan relatif antara kecepatan yang diukur dan kecepatan referensi menunjukkan ukuran cacat.

Untuk evaluasi kesehatan pohon kami mengukur kecepatan dalam arah radial. Namun Anda harus memperhatikan bahwa ada perbedaan kecil dalam kecepatan radial dan tangensial. Biasanya kecepatan tangensial adalah 5-15% lebih kecil dibandingkan dengan kecepatan radial.

Kadar air dan kecepatan radial
Pada pohon yang sehat kadar airnya selalu di atas titik jenuh serat (di atas kadar air 30-40% tergantung pada spesiesnya). Namun ketika akan di bawah titik jenuh fber kecepatan yang diukur akan secara signifikan lebih tinggi.

Efek suhu pada kecepatan
Pada rentang 0-40 °C dengan setiap kenaikan suhu 1 °C, ada penurunan kecepatan terukur sekitar 3 m/s. Efek ini sangat kecil sehingga dapat diabaikan dengan aman selama evaluasi.
