Parshall Flume 18 Inch

Parshall Flume 18 inci adalah andalan di pabrik pengolahan air limbah. Itu juga dapat ditemukan di lapangan membantu mengukur hak atas air.

Aplikasi

Parshall Flume 18 inci digunakan untuk:

  • Pra-perawatan industri
    • Pengguna volume tinggi (yaitu pabrik kertas dan pabrik bir regional besar)
  • Pengeringan tambang
  • Perairan permukaan
    • Anak sungai
    • Aliran
    • Springs
  • Instalasi pengolahan air limbah (IPAL)
    • Arus masuk di pekerjaan utama
    • Keputihan yang dirawat
    • Aliran interplan
  • Alokasi hak atas air

Konfigurasi

Parshall Flume 18 inci dengan adaptor ujung Openchannelflow Parshall Flume 18 inci tersedia dalam beberapa konfigurasi:

  • Standar (transisi oleh orang lain)
  • Adaptor akhir (digunakan untuk menghubungkan ke pipa dan flensa)
    • Rintisan dan flensa hingga 91,44 cm dapat ditampung
  • Metering manholes (integrasi pabrik dari flume ke dalam manhole fiberglass)
    • Manhole barrel 60 inci [1,53 m] diperlukan untuk mengintegrasikan Parshall Flume 18 inci
    • Konstruksi lubang got dua bagian adalah umum jika kedalaman penguburan lebih dari 2,44 m
  • Dinding Sayap
    • Untuk merentang saluran persegi panjang

Akurasi Flume

Akurasi laboratorium Parshall Flumes ditemukan +/- 2%.

Di lapangan, variasi dalam kondisi pendekatan, kesalahan kecil dalam pemasangan, dan toleransi konstruksi yang khas berarti bahwa pengguna harus lebih realistis mengharapkan akurasi +/- 5% (ASTM D1941).

Jika flume terendam karena kondisi hilir, persamaan aliran universal tersedia untuk memperbaiki laju aliran. Juga, koreksi untuk pengendapan juga telah dikembangkan.

Dimensi Flume

Ingatlah selalu bahwa Parshall Flume bukanlah model skala satu sama lain.

Persamaan Aliran Bebas

Persamaan aliran bebas umum untuk Parshall Flume adalah:

Nilai untuk Parshall Flume 18 inci adalah:

Kepala Minimum (kaki)0,10Kepala Minimum (m)0,0305
Laju Aliran Minimum (cfs) 0.1738Laju Aliran Minimum (l / s) 4.923
Kepala Maksimum (kaki) 2,50Kepala Maksimum (m) 0,7620
Laju Aliran Maksimum (cfs) 24,56Laju Aliran Maksimum (l / s) 695,5
Persamaan (cfs, ft)6 * H1.538Persamaan (l / s, m) 1056 * H1.538

Tabel Discharge

Tabel tersebut menyediakan:

  • Tampilan rencana yang menunjukkan titik pengukuran (Ha)
  • Persamaan pelepasan di CFS, GPM, MGD, L / S, dan M3 / HR
  • Akurasi flume
  • Transisi Submergence (St)
  • Sumber tabel

Bahan

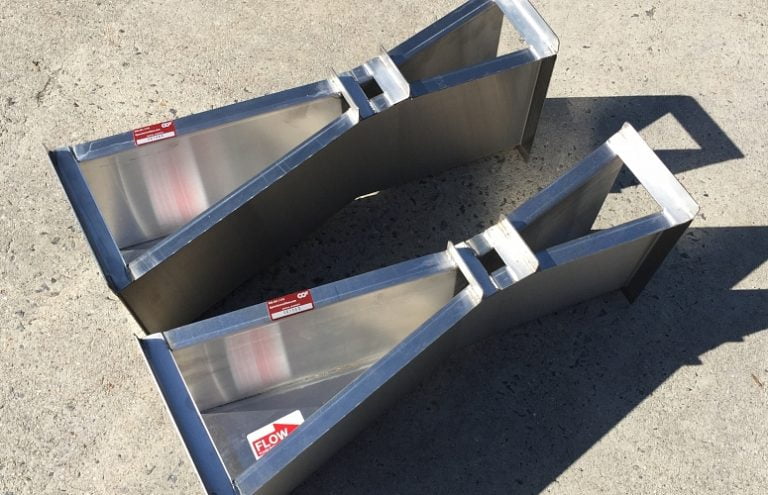

Openchannelflow menawarkan Parshall Flume 18 inci dalam empat bahan berbeda:

  • Aluminium
  • Fiberglass (FRP)
  • Baja galvanis
  • Besi tahan karat

Transisi Perendaman

Ketika kondisi hilir sedemikian rupa sehingga membatasi aliran keluar dari flume, flume disebut terendam dan koreksi aliran yang ditunjukkan perlu dilakukan. Titik di mana perendaman cukup untuk memerlukan koreksi disebut Transisi Submergence (St).

Transisi Submergence (St) untuk Parshall Flume 18 inci adalah 70%.

HOBO MicroRX Water Level Station RX2100-WL

HOBO MicroRX Water Level Station pemenang penghargaan adalah solusi pemantauan ketinggian air berbasis web untuk aplikasi air hujan, air banjir, irigasi, hidrologi, dan lingkungan. Formula aliran air yang telah diprogram sebelumnya untuk bendung tertentu, cerobong asap, dan tabel pelepasan tahap menghasilkan konfigurasi yang mudah dan intuitif.

Aliran air baru dan perhitungan curah hujan yang terakumulasi, yang dilakukan langsung di stasiun pada saat pengukuran, segera memicu pemberitahuan tentang kondisi ketinggian air kritis.

Stasiun yang ringkas dan tahan lama, bersama dengan sensor ketinggian air tanpa ventilasi, memungkinkan penerapan kondisi yang keras dan pemantauan yang andal. Panel surya terintegrasi opsional atau daya baterai, dengan berbagai sensor pintar plug-and-play, mendukung pemantauan lingkungan yang fleksibel.

 MX2001RX2103/4RX3000
CommunicationsBluetooth Low EnergyCellularEthernet, WiFi, Cellular
Logger Dimensions2.54 cm (1.0 in.) diameter,
28.9 cm (11.4 in.) length
19.95 x 13.68 x 7.49 cm
(7.85 x 5.39 x 2.95 in.)
18.6 x 18.1 x 11.8 cm
(7.3 x 7.1 x 4.7 in.)
Smart Sensor Ports510
Module PortsNone2
On-Board Barometric SensorYesWith required Water Level Module (RXMOD-W1)
Water Level Sensor
(MX2001-xx-xx-S)
IncludedPurchased separately
Data PlansCellular data plans available at additional costIncluded in price for WiFi and Ethernet stations;
Additional cost for Cellular

Fitur HOBO MicroRX Water Level Station RX2100-WL

  • Alarm sisi stasiun untuk aliran air dan akumulasi curah hujan yang dipicu pada saat pengukuran
  • Sensor level air keramik tanpa ventilasi dengan empat pilihan rentang
  • Kabel sensor ketinggian air yang diperkuat Kevlar dan dapat dipertukarkan
  • Sensor tekanan barometrik terintegrasi
  • Penutup kompak IP66 / NEMA 4X
  • LCD internal memastikan pengaturan dan pengoperasian yang benar
  • Dua opsi daya:
    • Panel surya 1,7 W terintegrasi dengan baterai yang dapat diisi ulang
      • Panel surya eksternal 5 W dan 15 W dapat ditambahkan (RX2104 saja)
    • Baterai lithium AA yang dapat diganti pengguna
  • Input untuk lima sensor plug-and-play
  • Tarif koneksi hingga 10 menit melalui paket data seluler 4G
  • Pemantauan berbasis cloud dan akses data melalui HOBOlink
  • Tersedia dengan ujung sensor baja tahan karat atau titanium
  • Sertifikat kalibrasi terlacak NIST 3 poin disertakan untuk sensor tekanan air
