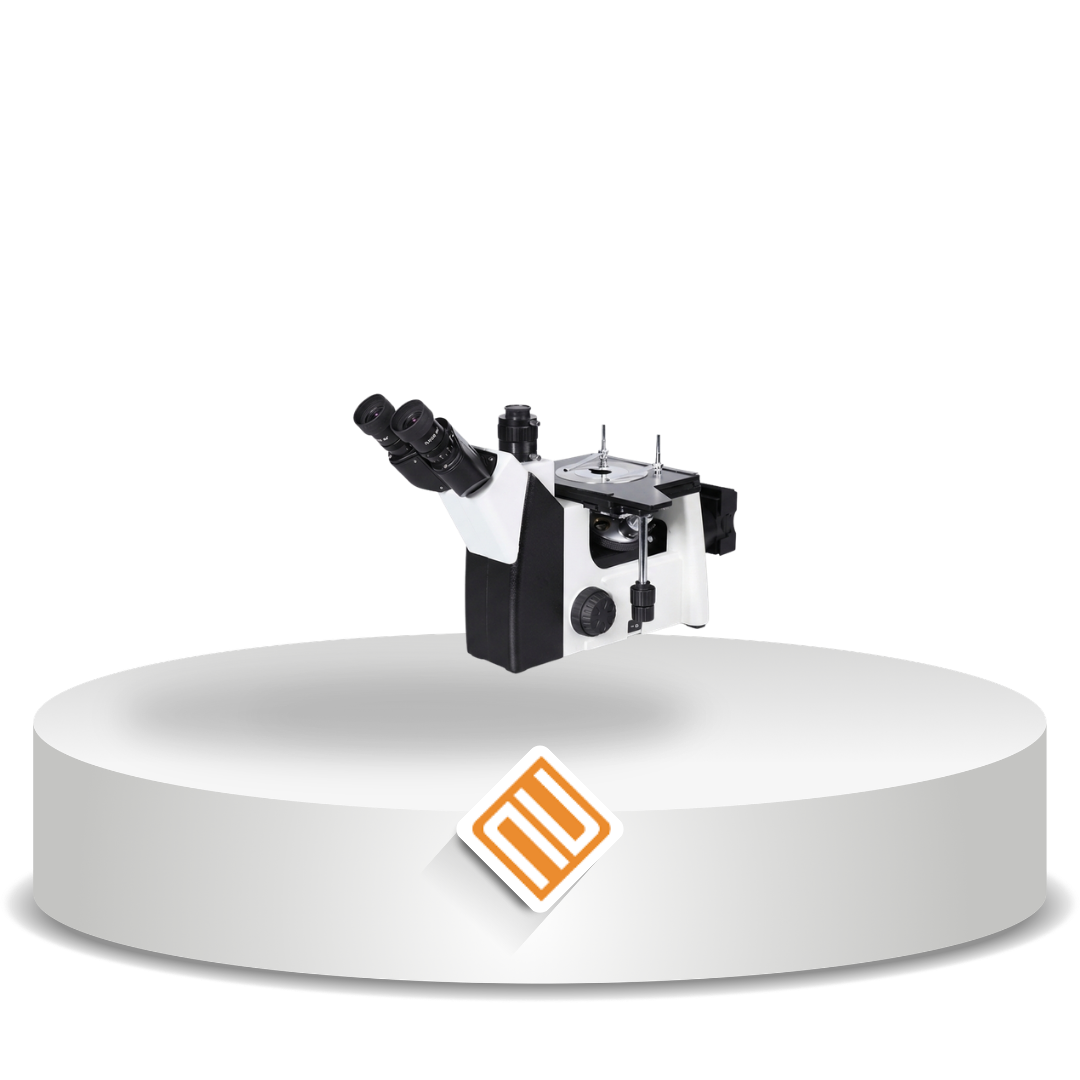

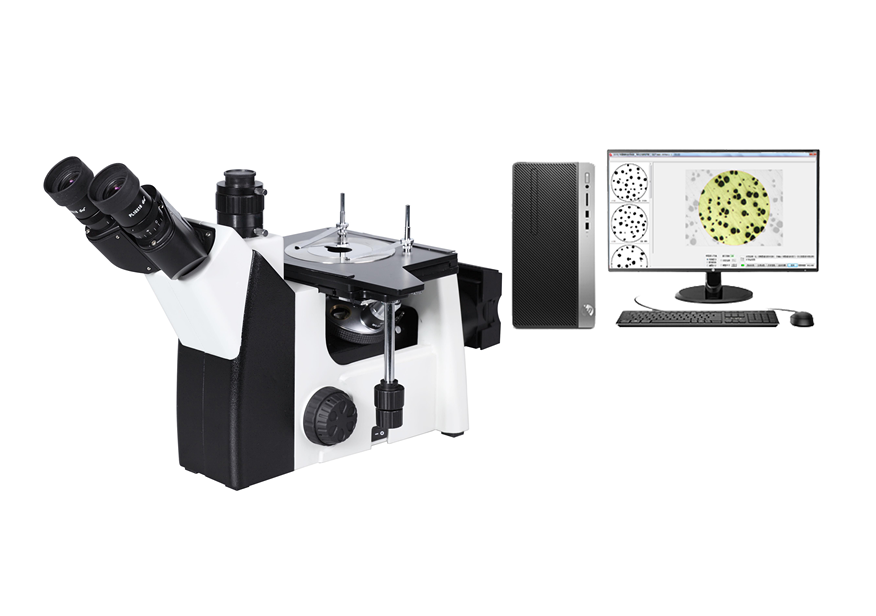

TIME-2000W adalah mikroskop metalurgi terbalik trinokular terkomputerisasi, yang digunakan untuk mengidentifikasi dan menganalisis struktur dan komponen berbagai logam dan material paduan.
TIME-2000W adalah mikroskop metalurgi terbalik trinokular terkomputerisasi, yang digunakan untuk mengidentifikasi dan menganalisis struktur dan komponen berbagai logam dan material paduan. Alat ini banyak digunakan di pabrik atau laboratorium untuk identifikasi kualitas pengecoran, inspeksi bahan baku, atau analisis metalografi setelah pemrosesan, serta penelitian beberapa fenomena permukaan seperti penyemprotan permukaan. Ini adalah peralatan ideal untuk analisis metalografi baja, material logam non-ferrous, pengecoran, pelapis, analisis litofasies, dan analisis mikroskopis senyawa dan keramik di bidang industri.
Alat ini mengadopsi mekanisme penyesuaian fokus koaksial untuk penyesuaian kasar dan halus, yang dapat disesuaikan di sisi kiri dan kanan, dengan presisi penyesuaian halus yang tinggi, penyesuaian manual yang sederhana dan nyaman, dan pengguna dapat dengan mudah mendapatkan gambar yang jernih dan nyaman. Jarak penyesuaian kasar adalah 38mm, dan akurasi penyesuaian halus adalah 0,002mm.
Alat ini mengadopsi meja berukuran besar 180×155mm dan ditempatkan di posisi sebelah kanan, yang sesuai dengan kebiasaan pengoperasian pengguna. Pengoperasian penyesuaian fokus dan pergerakan meja menjadi lebih mudah, sehingga memberikan lingkungan kerja yang lebih efisien bagi pengguna.
Sistem pencahayaan Koehler dengan diafragma apertur variabel dan diafragma bidang tengah yang dapat disesuaikan mengadopsi pencahayaan LED tegangan lebar adaptif 100V-240V, daya tinggi 5W, dan umur panjang.
|
Optical system |
Finity color corrected optical system |
|
|
Viewing head |
45°inclined, trinocular, interpupillary distance adjustable between: 54-75mm, binocular : trinocular=80%:20% |
|
|
Eyepiece |
High eyepoint wide field plan eyepiece PL10X/18mm |
|
|
High eyepoint wide field plan eyepiece PL10X/18mm with optional micrometer |
Optional | |
|
High eyepoint wide field eyepiece WF15X/13mm with optional micrometer |
Optional | |
|
High eyepoint wide field eyepiece WF20X/10mm with optional micrometer |
Optional | |
|
Objectives (LWD plan achromatic metallurgical objective)
|
LMPL5X /0.125 WD15.5mm |
|
|
LMPL10X/0.25 WD8.7mm |
|
|
|
LMPL20X/0.40 WD8.8mm |
|
|
|
LMPL50X/0.60 WD5.1mm |
|
|
|
LMPL100X/0.80 WD2.00mm |
Optional | |
|
Nosepiece |
Four-position nosepiece |
|
|
Five-position nosepiece |
Optional | |
|
Focusing adjustment |
Low position coaxial coarse and fine adjustment system. Coarse adjustment stroke: 38 mm; fine adjustment accuracy:0.02m |
|
|
Stage |
three-ply mechanical stage，area 180mmX155mm，right hand low position control, Moving range:75mm×40mm |
|
|
Stage plate |
Metal stage plate, center hole dia.φ12mm |
|
|
Illumination system |
Reflection Koehler illumination With variable aperture diaphragm and center adjustable field diaphragm, wide-range voltage 100V-240V, single 5W warm color LED with continuous intensity |
|
|
Koehler illumination With variable aperture diaphragm and center adjustable field diaphragm, wide-range voltage 100V-240V, 6V/30W halogen bulb with continuous intensity |
Optional | |
|
Polarizing kit |
Polarizer insert, fixed analyzer insert, 360°rotating analyzer insert |
Optional |
|
Color filters |
Yellow, green, blue, matte color filters |
|
|
Metallographic Analysis Software |
FMIA2020 Metallographic analysis software; Sony chip 5 million camera device, 0.5X adapter lens interface, high-precision micrometer |
|
|
Computer |
HP business PC |
Optional |
