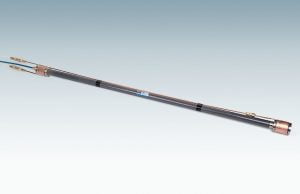

Deformation Meter (VW) Model 4430-1X

Sensor Pergerakan, Sensor Geser, Geotechnical Instruments

Model 4430-1X Deformation Meter dirancang untuk pemasangan dalam tabung sonic crosshole logging di tiang pancang, untuk menentukan beban (menggunakan modulus dan luas penampang tiang) yang akan ditransfer ketika tiang dibangun di atas tiang.

Empat sensor dipasang, satu di masing-masing pipa baja berdiameter 2 inci nominal yang tertanam di sepanjang sumbu longitudinal tiang beton, pada 90 derajat, dekat dengan pinggiran.

Sensor terdiri dari transduser perpindahan kawat bergetar sensitif, dihubungkan oleh batang ekstensi stainless steel (dilindungi oleh tabung PVC) antara dua jangkar kandung kemih hidrolik. Transduser perpindahan memiliki rentang pengukuran 3000 mikrostrain (sekitar ± 3 mm dari panjang sensor), sensitivitas sekitar. 0,5 mikrostrain, dan dilengkapi dengan kabel sinyal panjang 30 m yang memungkinkan koneksi ke datalogger di permukaan.

Di lokasi, meteran deformasi dilekatkan pada batang berulir dan dimasukkan ke kedalaman yang diperlukan, dan dipasang dengan menggerakkan jangkar hidrolik melalui pipa tekanan tinggi yang terpasang dan pompa tangan hidrolik. Jangkar bawah diaktifkan terlebih dahulu dan kemudian, menggunakan potongan melintang dan mur untuk penyesuaian halus, meter deformasi dikencangkan sampai pembacaan nol yang diperlukan diperoleh, pada titik mana jangkar atas terkunci di tempatnya.

Silakan hubungi GEOKON untuk informasi lebih lanjut mengenai instrumentasi khusus.
