Electro-dynamic Vibration Testing System

Alat Uji Tabel Getaran Elektro Dinamis, Alat Uji, Pengujian , Elektronik

Sistem pengujian tabel getaran elektro-dinamis banyak digunakan dalam pertahanan, penerbangan, dirgantara, komunikasi, elektronik, mobil, peralatan rumah tangga, dan industri lainnya. Jenis peralatan ini digunakan untuk menemukan kesalahan awal, mensimulasikan kondisi kerja aktual dan uji kekuatan struktur, aplikasi produk luas, lebar aplikasi jelas, efek uji luar biasa dan andal. Gelombang sinus, FM, sapuan, dapat diprogram, pengganda frekuensi, logaritma, akselerasi maksimum, modulasi amplitudo, kontrol waktu, kontrol komputer fungsi penuh, akselerasi tetap sederhana / amplitudo tetap. Peralatan melalui kegagalan terus menerus untuk menjalankan pengujian 3 bulan, kinerja stabil, kualitas andal.

Deskripsi

PERFORMANCE DATA SHEET

Shaker
Sine force (peak) 30kN
Shock force (peak) 60 kN
Frequency range 5~2,600 Hz
Displacement (continuous) 100 mm
Max. Velocity 1.8 m/s
Max. Acceleration 75 G
Armature Diameter 445 mm
1st order resonant frequency 2,400 Hz
Allowable eccentric moment >500 Nxm
Armature weight 40 kg
HE/ST screw dimension M10 (metric)
Axial vibration isolation frequency <3 Hz
Max. Payload 500 kg
Magnetic flux leakage ≤1 mT

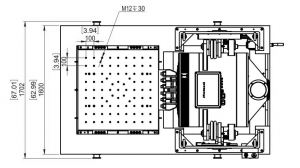

Dimensions (L×W×H, unpacked) 1,330x860x1,250 mm
Weight (unpacked) 2,500 kg
Installation Rubber mat (anchor bolts required)
Power Amplifier
Amplifier output 30 kVA
SNR >65 dB
Rated output voltage 120 Vrms
Amplifier efficiency > 90%
Dimensions (L×W×H, unpacked) 800x900x2,100 mm
Weight (unpacked) 500 kg
Blower
Air volume 0.46 m3/s
Power 7.5 kW
Air duct diameter 200 mm
Air pressure 8.8kPa
Installation Able to connect to ceiling (up to two 90 degree bends), max 20’ run
Horizontal Slip Table
Dimensions 600×600 mm
Thickness 45 mm
Frequency limit 2,000 Hz
Effective mass 54 kg
Note:

1. High pressure oil-film bearing is used for better uniformity.

Vibration Controller and Accelerometer
Vibration Controller VT-9008-4 4 Channel Vibration Controller with Sine and Self Calibration.
Accelerometer   EA-YD-181 100mV/g, Range: 50g, Working Freq.: 1-10kHz, Weight: 11gram, with 10ft low noise cable
Other supported functions/accessories
Environmental chambers Supported
Mobile devices Customizable
Insulation boards Customizable
Fixture Customizable
Working environment of the system
Temperature range 0-40℃
Humidity range 0~90% , no condensation
Power requirements 380V/3ph/50Hz, 40kVA
Compressed air pressure 0.6 Mpa

Karakteristik: Pekerjaan yang sangat bisu; Basis mesin menggunakan bahan berkualitas tinggi, dipasang dengan nyaman, operasinya lancar, tidak perlu memasang The, kontrol digitalisasi sirkuit kontrol dan frekuensi tampilan, PID menyesuaikan fungsinya, menyebabkan peralatan bekerja menjadi lebih stabil, dapat diandalkan, menyapu frekuensi dan cara operasi frekuensi tetap, menyesuaikan dengan permintaan tes profesi yang berbeda Untuk mengatasi gangguan medan elektromagnetik yang kuat ke sirkuit kontrol, dan untuk meningkatkan waktu kerja yang ditetapkan, sehingga produk uji mencapai tes yang akurat waktu.

Cara Penggunaan

1. manual kontrol untuk menyelesaikan prosedur

2. seperti Operasi kesalahan sehingga tidak bisa bekerja, Anda dapat menggunakan metode pemulihan langkah-langkah input, dan kemudian mengatur satu kelompok atau langkah-langkah lain yang berjalan.

3. Sebelum digunakan untuk menekan tombol start eksternal, muncul COO yaitu melepaskan, membuka kunci.

4. Badan Taiwan:

  • Selongsong kaki tubuh meja sejauh mungkin diperbaiki
  • Catu daya hidup / bekerja di jalur keluaran tidak dapat dicabut
  • Tempatkan level sejauh mungkin
  • Komponen dapat diubah, saluran tidak boleh diubah atau dari sambungan.
  • Badan Taiwan tidak boleh menjadi semua atau bagian dari reorganisasi, hanya menurut spesifikasi untuk satu komponen dan dengan kata sandi konfirmasi asli.

5. amplitudo di dalam kode

  • Jangan sesuaikan terlalu besar sebelum atau sesudah boot
  • Amplitudo kunci rendah dari modulasi amplitudo tinggi
  • Control Panel Amplitude Knob ditempatkan di tengah item tes posisi: ditempatkan untuk fokus pada titik utama, mengurangi kiri rata kanan.
  • Kotak Kontrol: Tidak dapat ditempatkan di atas atau bawah tanah

6. Kode Dalam:

  • Reset saat menjalankan atau beroperasi secara tidak benar
  • Kontrol Langkah metode Reset, setiap kode di dalam hanya mengatur satu kali untuk menyimpan kaleng
  • biasanya harus menggunakan kode internal tidak dapat diatur secara acak

7. Kotak Kontrol:

  • Garis penghubung tubuh harus dikunci dengan erat setelah digantung
  • Sakelar arah getaran dan jalur koneksi output adalah korespondensi, tidak dapat menghubungkan yang salah

8. Pengujian: Uji non khusus sebaiknya menggunakan uji gelombang penuh

9. Tubuh Taiwan: tidak dapat menghasilkan suara tabrakan, sentuhan timbal balik sumbu tengah atas dan bawah akan menyebabkan pecahan potongan baja pegas segera ditutup, modulasi amplitudo disesuaikan kecil kemudian dinyalakan.

10. tidak diketahui lainnya:

Jangan mengubah komponen dan jalur internal secara sembarangan

11. alasannya buruk:

  • Penggunaan model komputer tidak dapat digunakan untuk kontrol meja goyang
  • Tidak dapat memuat ulang driver

12. untuk uji Ista-ia, operator melindungi sampel, untuk mencegah benda uji meluncur keluar dari meja;

13. penggantian gearbox secara teratur;

14. Putuskan semua daya saat tidak bekerja, tetap bersih; 5, non-staf tidak dapat beroperasi sesuka hati;
