Environment Thermal Shock Chamber

Alat Uji Thermal, Thermal Shock Chamber Tester

Lingkungan Thermal Shock Chamber digunakan untuk menguji tingkat bantalan struktur material dan material komposit dalam suhu tinggi instan dan terus menerus dan lingkungan suhu sangat rendah, yang dalam waktu singkat untuk menguji ekspansi dan kontraksi termal yang disebabkan oleh perubahan kimia atau fisik membahayakan.

Environment Thermal Shock Chamber banyak digunakan pada logam, plastik, karet, elektronik dan material lainnya dan Thermal Shock Chamber dapat digunakan sebagai referensi penting untuk meningkatkan kualitas produk. Memenuhi standar MTL, IEC, JIS, GJB…

Main parameters

Standard Model

Test method	Pneumatic operated door switch 3 chambers
Inner dimension (WDH)	500450450mm
External dimension (WDH)	138013701980mm
Temperature range	-40 ~ +80℃
High temperature chamber pre-heating range	60 ~ 100℃
Heating speed	+60→+100℃ about 10 minutes
Low temperature chamber pre-cooling range	-65 ~ 0
Cooling speed	Ambient →-65℃ about 65 minutes
Temperature deviation	±3℃
Thermal recovery time	Within 5 minutes
External material	Antirust processing cold-rolled steel sheet
Internal material	SUS#304 stainless steel
Thermal insulation material	Polyurethane foam and fiberglass
Coolant	R404A / R23
Cooling method	Air cooling
Pressure	0.2 – 0.5Mpa
Power supply	Three phase, 380V, 50Hz

The table parameters for the company Standard Model parameters, we support customer customization parameters

Haida Testing Equipment Manufacturers Welcome customization service.

High temperature chamber:

Heater:

NI-CR alloy electric heater

Draught fan:

Share centrifugal fan when high temperature and do environmental temperature, preheating with axial flow fan.

Low temperature chamber:

Cooler:

Fin cooler, regenerator

Draught fan:

Centrifugal fan

Drive device:

Pneumatic cylinder:

Drive the air door of high,environmental, low temperature

Air compressor:

Provide the compressed air for driving pneumatic door (supplied by buyer)

Controller:

Operate interface: 6″ color LCD touch screen

Program memory capacity:100 groups (modify by operator)

Setting range:

Time: 1 minute ~ 99 hour 59 minute, cycles: 1~ 999 cycles

Resolution:

temperature: 0.01 ℃; time: 1 minute

Input: T thermocouple

Control method: P.I.D control

Fitur Thermal Shock Chamber :

Penampilan sempurna dan mudah dioperasikan.
Jepang LCD pengontrol suhu komputer mikro Inggris, dengan kapasitas memori tinggi, dapat menyimpan 100 program, maks 9999 siklus, setiap siklus waktu maks 999 jam.

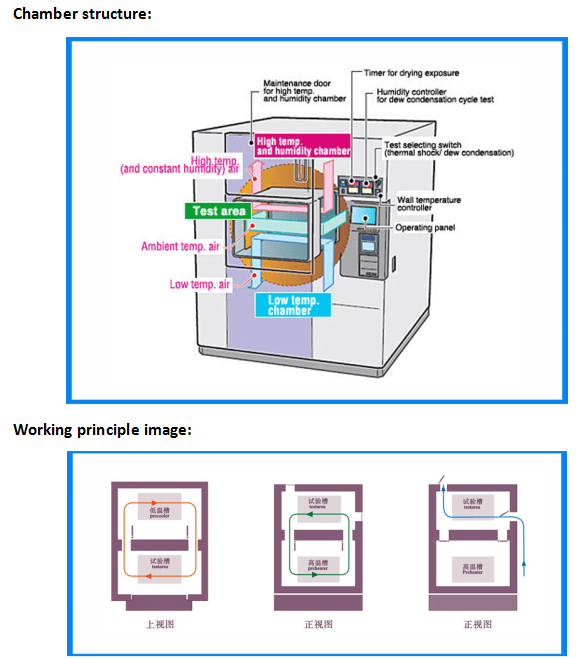

Tiga struktur ruang, ruang suhu tinggi, ruang suhu rendah dan ruang uji, kontrol otomatis, waktu tinggal dan waktu sakelar dapat disesuaikan.
Fungsi alarm perlindungan yang sempurna: sirkuit pendek, Kebocoran, suhu ruang kerja berlebih; kompresor melebihi tekanan, beban berlebih, air pendek…
Antarmuka kontrol akan menampilkan alasan alarm dan memberikan metode pemeriksaan, mesin memiliki tombol berhenti darurat.
Suhu kejut dingin dan panas pulih dalam 5 menit, yang sesuai dengan MTL, IEC, JIS, GJB dan standar internasional lainnya.
Dengan port komunikasi RS-232C untuk menghubungkan PC untuk mengontrol, merekam dan menyimpan laporan pengujian.

Fungsi tambahan
Timer, suhu berlebih dan perlindungan kegagalan daya, alarm, kurva uji rekam, penghentian darurat, waktu uji tampilan

Air pendingin yang disirkulasikan: tekanan: 0,2 ～ 0,4MPa, suhu: ≤30 ℃

Konfigurasi standar: lampu indikasi ruang uji, meteran waktu, lubang uji untuk perutean kawat, kastor 6 pcs, roda penyesuaian 4 pcs.

Perangkat keamanan
Kebocoran dan pemutus, suhu berlebih, perangkat pelindung suhu rendah, katup buang, terminal kontrol daya sampel, perlindungan suhu berlebih dari ruang tinggi dan rendah, kompresor berlebih tekanan, perlindungan panas berlebih, relai keluar air, relai panas kipas, tekanan udara terkompresi saklar, sekering, terminal alarm eksternal

Environment Thermal Shock Chamber

High temperature chamber:

Low temperature chamber:

Drive device:

Controller:
