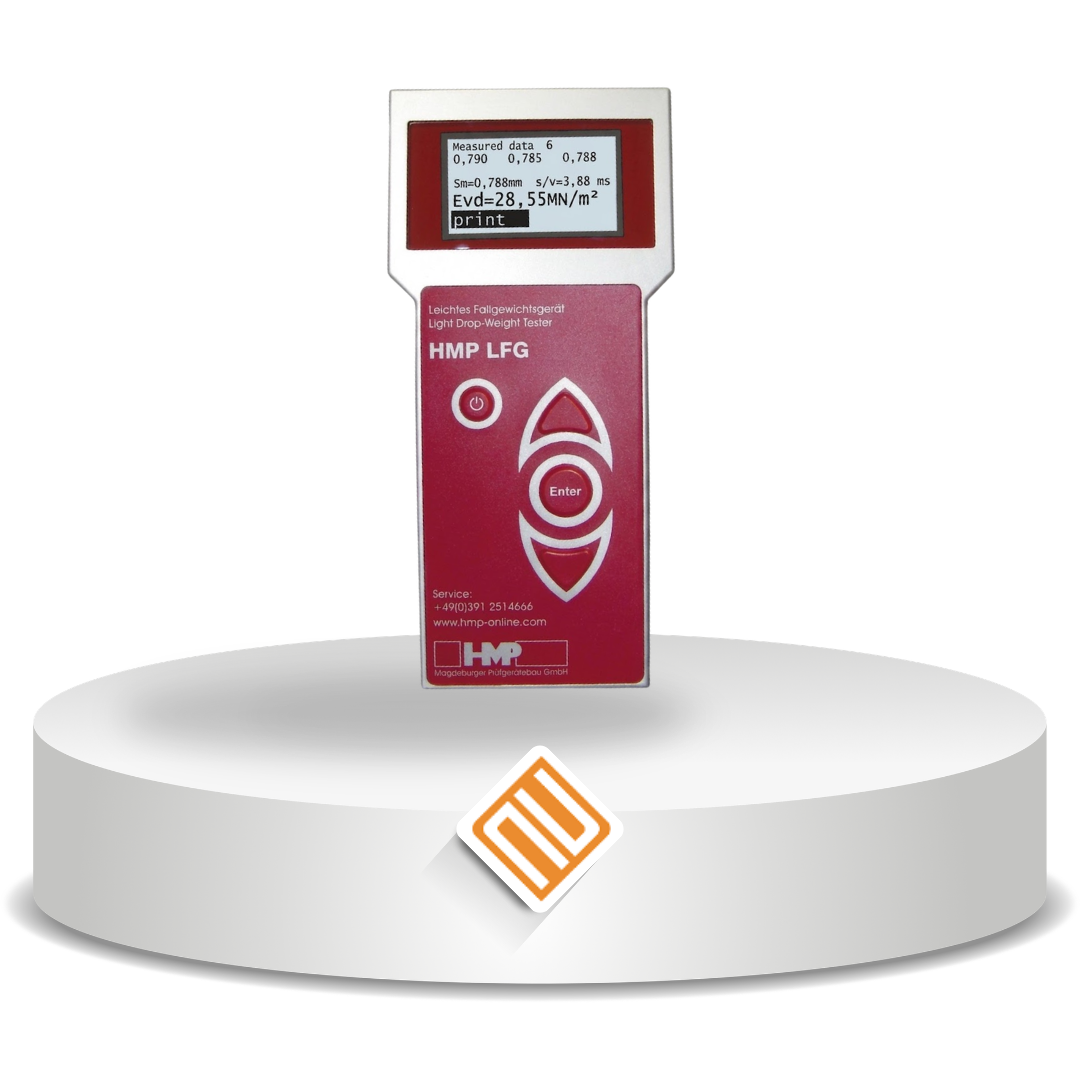

HMP LFG4

OVERVIEW

HMP LG4 adalah alat uji tanah tipe Light Weight Deflectometer (LWD) yang digunakan untuk mengukur daya dukung dan tingkat pemadatan tanah secara cepat langsung di lapangan. Pengujian dilakukan dengan menempatkan load plate pada area uji yang telah dipersiapkan, kemudian mekanisme pembebanan diposisikan di atas load plate dan dihubungkan dengan alat pengukur settlement.

FITUR

Pengujian daya dukung dan kepadatan tanah secara cepat di lapangan
Menggunakan sistem drop-weight dengan impulsive load terukur
Menampilkan nilai settlement secara real-time dalam satuan milimeter
Mengukur total settlement tanah di bawah load plate
Perhitungan otomatis average settlement (Sm)
Menampilkan nilai path-speed-ratio (s/v)
Kalkulasi otomatis deformation modulus (Evd)
Proses pengujian praktis dengan tiga impact measurement

SPESIFIKASI

Mechanical loading mechanism
Total weight	15.0 kg
Weight of drop-weight	10.0 kg
Maximum impact force	7.07 kN
Duration of impact	17.0 ± 1.5 ms
Resilient element	package comprising prestressed disc springs

Load plate
Diameter	300 mm
Plate thickness	20.0 mm
Weight	15.0 kg

Elektronische Setzungsmesseinrichtung
Power supply	4 of – R6 batteries or rechargeable batteries
Dimensions	211 mm x 100 mm x 45 mm
Weight	0.47 kg
Settlement range measured	0.1 bis 2.0 mm ± 0.02 mm
Measuring range for deformation modulus	E_vd < 225 MN/m²
Temperature range	0 to 40 °C
