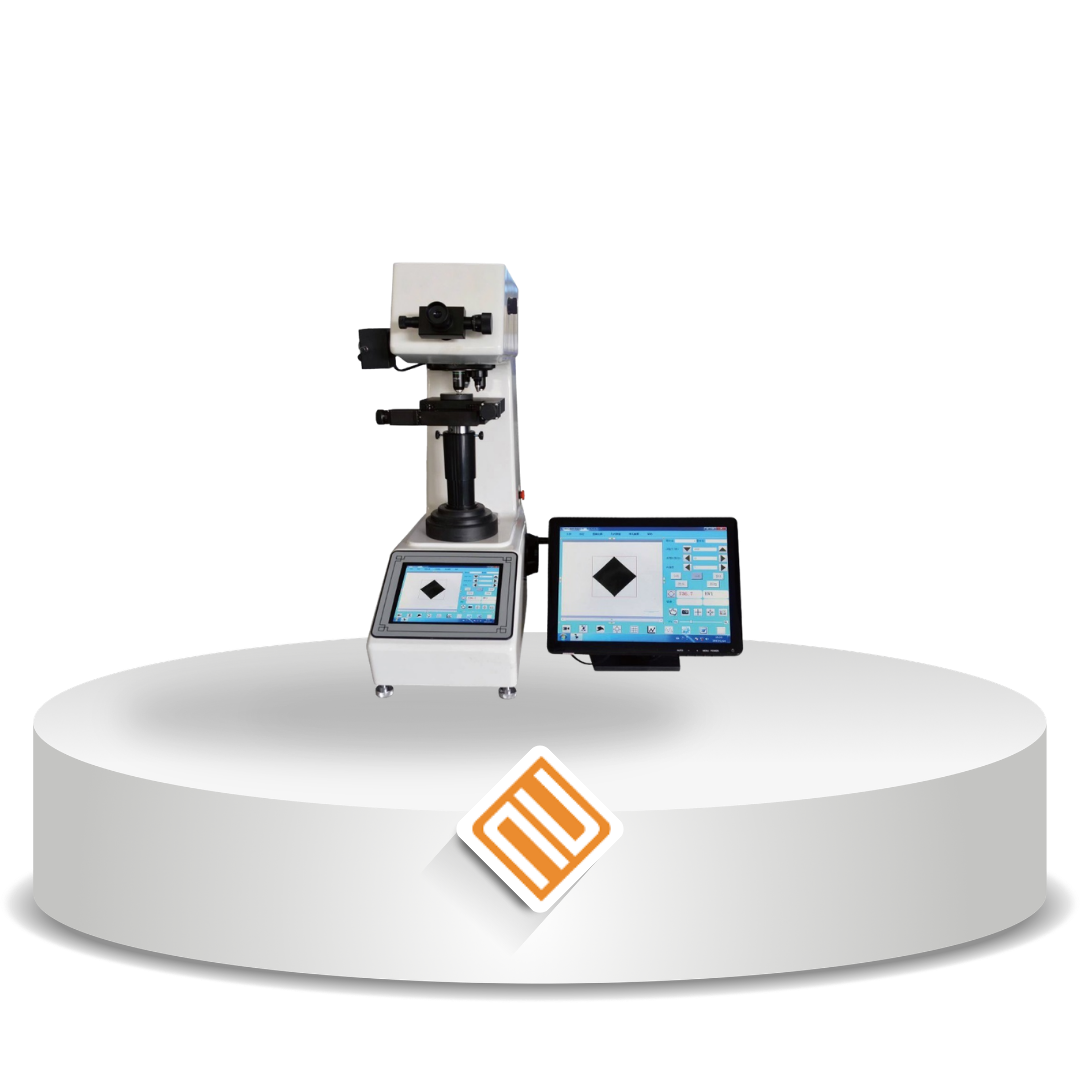

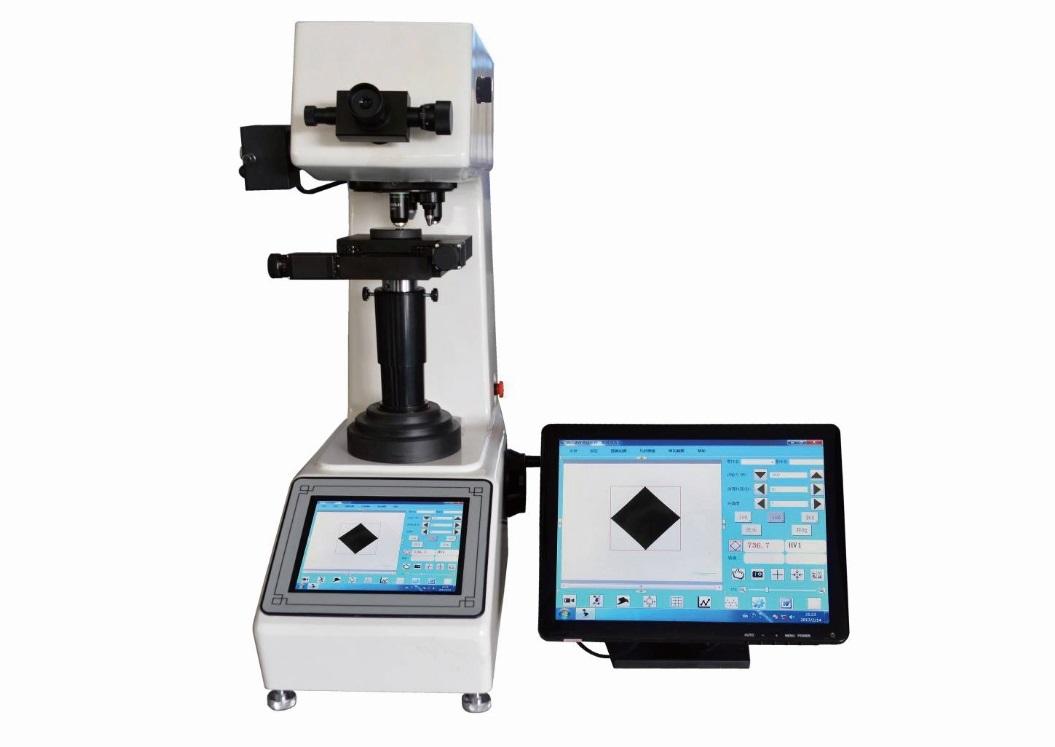

Instrumen ini merupakan generasi baru penguji kekerasan Micro Vickers otomatis. Ia mengadopsi desain terintegrasi antara penguji kekerasan dan komputer panel; dengan sistem operasi Windows 7, ia memiliki semua fungsi komputer. Dengan sistem akuisisi gambar CCD, ia dapat menampilkan gambar lekukan langsung pada layar sentuh dan secara otomatis mendapatkan nilai kekerasan Vickers. Ia menggantikan metode lama pengukuran panjang diagonal dengan lensa okuler, menghindari rangsangan dan kelelahan visual dari sumber cahaya lensa okuler, dan melindungi penglihatan operator. Ini merupakan inovasi utama dalam penguji kekerasan Micro Vickers.
● Semua parameter pengujian dapat dipilih pada komputer panel. Dengan layar sentuh, pengoperasiannya cepat dan nyaman serta menampilkan informasi dengan jelas dan intuitif.
● Dengan sistem akuisisi gambar CCD, alat ini menampilkan gambar dengan jelas dan mendapatkan nilai kekerasan hanya dengan menyentuh layar.
● Pengenalan dan pergeseran otomatis antara objek dan penekan.
● Dilengkapi dengan fungsi konversi skala kekerasan.
● Sistem ini memiliki dua bahasa: Inggris dan Mandarin.
● Dengan antarmuka USB, VGA, dan LAN, pengukuran kekerasan dapat dicetak melalui antarmuka USB.
● Alat ini dapat secara otomatis menyimpan data pengukuran, menghasilkan kurva kekerasan-kedalaman, dan menyimpannya sebagai dokumen WORD atau EXCEL.
● Dengan meja uji XY bermotor, fokus otomatis, dan pengukuran otomatis, alat ini mewujudkan otomatisasi penuh pengujian kekerasan Micro Vickers.
Cocok untuk logam besi, logam non-besi, penampang tipis IC, pelapis, logam lapis; kaca, keramik, akik, batu mulia, penampang plastik tipis, dll.; pengujian kekerasan seperti kedalaman dan trapesium lapisan yang dikarbonisasi dan lapisan yang dikeraskan dengan pendinginan cepat.
|
Model |
TMVT-1AT |
|
|
Test Force |
gf |
10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
|
N |
0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N |
|
|
Test Range |
1HV~2967HV |
|
|
Test Mode |
HV/HK |
|
|
Loading Method |
Automatic (Loading/Dwell/Unloading) |
|
|
Shifting between Objective and Indenter |
Automatic Shifting |
|
|
Computer |
CPU: Intel I5，Memory: 2G，SSD: 64G |
|
|
CCD Pixel |
1.30 Million |
|
|
Conversion Scale |
HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW |
|
|
Hardness Reading |
Indentation Displaying and Automatic Measuring on Touch Screen |
|
|
Data Output |
WORD or EXCEL Report with Curve Chart |
|
|
Objective |
10× (Observe)，40× (Measure) |
|
|
Min. Measuring Unit |
0.025μm |
|
|
Dwell Time |
0~60s |
|
|
Light Source |
Halogen Lamp |
|
|
Motorized X-Y Test Table |
Size: 110×110mm; Travel: 50×50mm; Resolution: 0.002mm |
|
|
Max. Height of Specimen |
185mm |
|
|
Throat |
130mm |
|
|
Power Supply |
AC220V，50Hz |
|
|
Execute Standard |
ISO 6507，ASTM E384，JIS Z2244，GB/T 4340.2 |
|
|
Dimension |
560×335×675mm，Packing Dimension: 650×380×960mm |
|
|
Weight |
Net Weight: 52kg，Gross Weight: 67kg |
|
