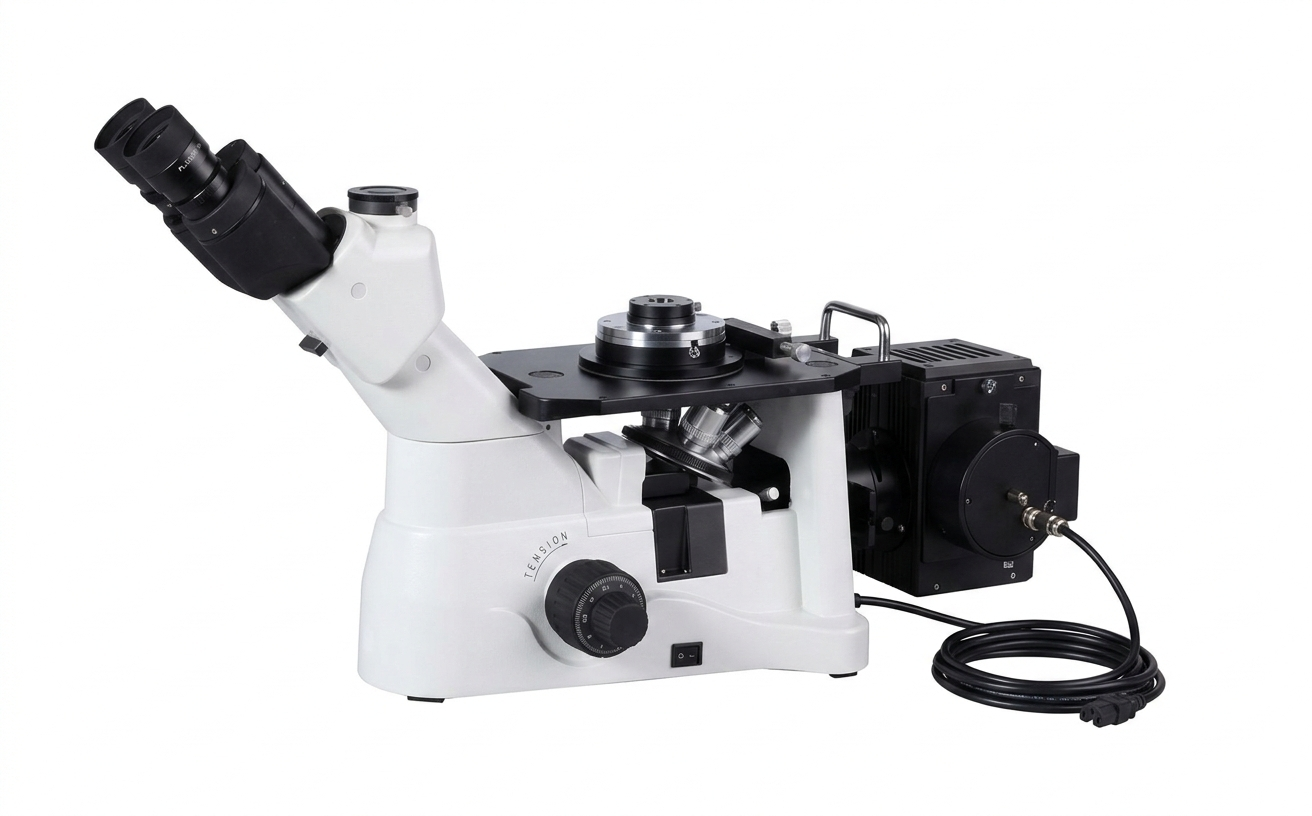

TIME-30MW adalah mikroskop metalurgi terbalik trinokular dengan komputer, yang dapat memberikan kualitas gambar superior dan kinerja yang stabil.
TIME-30MW adalah mikroskop metalurgi terbalik trinokular dengan komputer, yang dapat memberikan kualitas gambar superior dan kinerja yang stabil. Mesin ini mudah dioperasikan dan memiliki aksesori lengkap. Alat ini banyak digunakan untuk analisis metalografi dan pengujian material di berbagai industri.
Trinokular Gemel, diopter yang dapat disesuaikan, kemiringan 45°, dengan port kamera digital untuk mengambil foto atau video. Tangkap dan simpan gambar pengamatan. Analisis gambar dapat dilakukan di komputer melalui perangkat lunak analisis metalografi.
Mekanisme fokus kasar dan halus koaksial posisi tangan rendah dengan kontrol tegangan dan perangkat pembatas acak fokus cepat. Langkah penyesuaian kasar per putaran: 38 mm, akurasi penyesuaian halus: 0,002 mm
Penggaris geser penyesuaian posisi tangan rendah koaksial dan papan ekstensi panggung dapat dipasang untuk memperluas ruang aplikasi dan memenuhi kebutuhan pelanggan dengan persyaratan yang berbeda.
|
Optical system |
Infinity color corrected optical system |
|
|
Observation tube |
Gemel trinocular, 45°inclined, interpupillary distance adjustment: 54-75mm, diopter adjustment ±5, refract rate:binocular 100%, binocular:trinocular=80%:20% |
|
|
Eyepiece |
High eyepoint wide field plan eyepiece PL10X22mm |
|
|
High eyepoint wide field plan eyepiece PL10X22mm with cross differentiation ruler |
Optional |
|
|
High eyepoint wide field plan eyepiece PL10X22mm, adjustable diopter |
Optional |
|
|
High eyepoint wide field plan eyepiece PL15X/16mm |
Optional |
|
|
Objective (Infinite LWD plan achromatic) |
LMPL5X /0.15 WD10.8mm |
|
|
LMPL10X/0.3 WD10mm |
|
|
|
LMPL20X/0.45 WD4mm |
|
|
|
LMPL50X/0.55 WD7.8mm |
|
|
|
LMPL100X/0.80 WD2.1mm |
Optional |
|
|
Nosepiece |
5-position nosepiece |
|
|
Focusing |
Coaxial coarse and fine focusing mechanism，coarse range of 38mm per rotation, fine adjustment of 0.2 mm per rotation, adjustment accuracy: 0.002mm，with coarse tension adjustment device |
|
|
Fixed stage size: 160X250mm |
|
|
|
Plate |
Metal plate (center hole Φ12 mm) |
|
|
Metal plate (center hole Φ25 mm) |
Optional |
|
|
Mechanical moving ruler, moving range: 120(X)*78(Y)mm |
|
|
|
Stage extension board |
|
|
|
Reflective illumination system |
Reflection Koehler illuminator, with iris diaphragm and center adjustable filed diaphragm, wide voltage 90-240V, 12V/50W halogen bulb, center adjustable, light intensity continuously adjustable |
|
|
Polarizing kit |
Analyzer: 360 °rotating; both the polarizer and the analyzer can move out of the light path |
|
|
Color filters |
Green color filter, blue color filter (Φ32mm) |
|
|
Metallographic analysis software |
FMIA2020 Metallographic analysis software; Sony chip 5 million camera device, 0.5X adapter lens interface, micrometer |
|
|
Computer |
HP business PC |
Optional |
