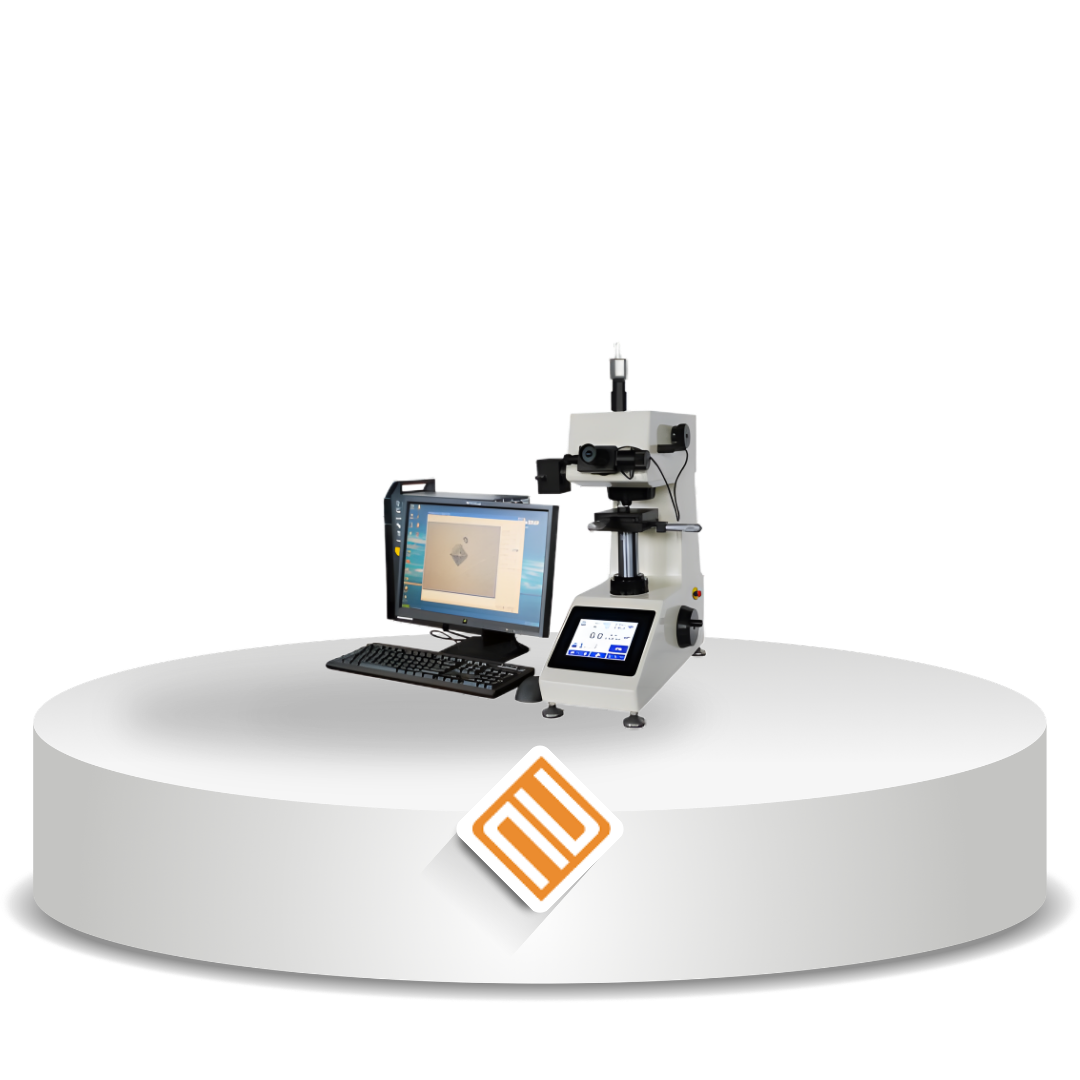

Sistem pengukuran otomatis citra CCD menggabungkan perangkat lunak komputer dan alat uji kekerasan. Seluruh prosedur pengujian diselesaikan melalui pengoperasian mudah dengan klik keyboard dan mouse, yang menghindari kelelahan visual dan kesalahan manusia, serta dapat menguji berbagai jenis kekerasan. Dilengkapi dengan kamera CCD yang mudah diamati, dan dapat langsung mengamati dan mengukur lekukan pada layar. Untuk kondisi pengujian yang telah diatur, hasilnya dapat dioperasikan dan ditampilkan dengan jelas dan mudah. Dengan perangkat lunak pengukuran, dapat dilakukan pengukuran satu titik dan pengukuran multi-titik acak, pengukuran statistik data, pengukuran dua titik atau multi-titik sembarang untuk kedalaman lapisan pemisah. Pengukuran dapat dilakukan sepanjang dua arah X atau Y, secara otomatis melakukan perhitungan kedalaman infiltrasi, perhitungan statistik, konversi, menampilkan kurva, menilai apakah memenuhi syarat sesuai dengan nilai keputusan masukan (misalnya 550), dan menyimpan hasilnya sebagai dokumen WORD atau EXCEL.
Pengukuran dan kontrol sistem penguji menggunakan perangkat gambar beresolusi tinggi, menampilkan lekukan dengan jelas di layar komputer. Melalui perangkat lunak konversi sinyal, sistem secara otomatis mengukur nilai kekerasan lekukan. Dengan proses pengujian yang ditentukan dan berkelanjutan, sistem dapat menggambar diagram kurva kedalaman dan gradien. Sistem ini mendukung sistem operasi WIN7, WINXP, dll. Dapat menguji kekerasan Vickers, Knoop, dan lapisan karburisasi. Nilai kekerasan dapat dikonversi secara otomatis dalam berbagai bentuk. Anda dapat memilih lensa objektif pembesaran tinggi atau rendah sesuai kebutuhan. Resolusi gambar: > 540 garis. Sistem dapat mengatur kontras dan kecerahan gambar, serta dapat membuka, menyimpan, atau mencetak file gambar dan file data secara terpisah. Anda dapat melihat file data dan file gambar kapan saja, dan mencetak file data dalam bentuk tabel dan kurva.
| Computer (Hard disk: 500G, Memory: 2G, 19 inch LCD screen) | 1 set |
| Ink Jet Printer | 1 set |
| CCD Camera (1.30 Million Pixel) | 1 set |
| 1.5× Adapter | 1 pc |
| USB Softdog | 1 pc |
| Measuring Software | 1 pc |
