Palmer Bowlus – Open Channel Flow

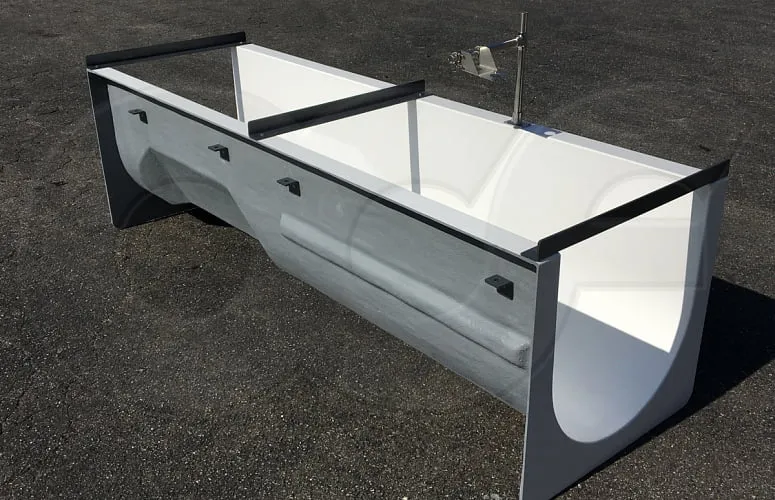

Aksesoris Flume Palmer-Bowlus

Openchannelflow menawarkan berbagai aksesori untuk membantu Anda menyesuaikan Palmer-Bowlus Flume. Secara umum aksesoris yang ditawarkan adalah salah satu dari empat jenis:

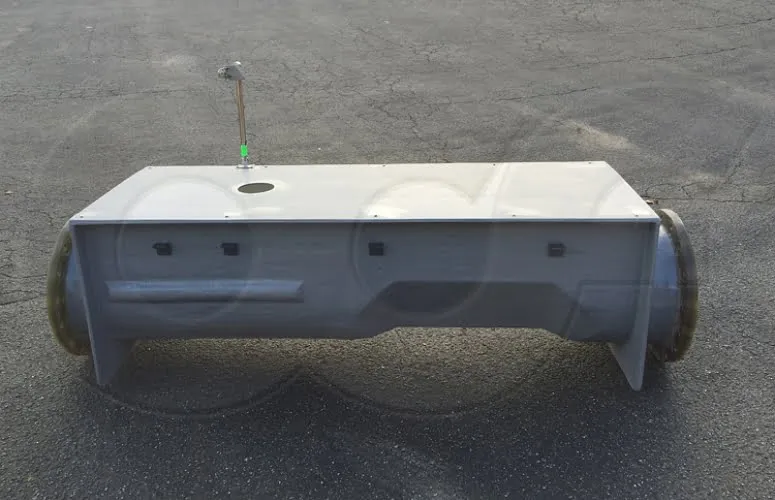

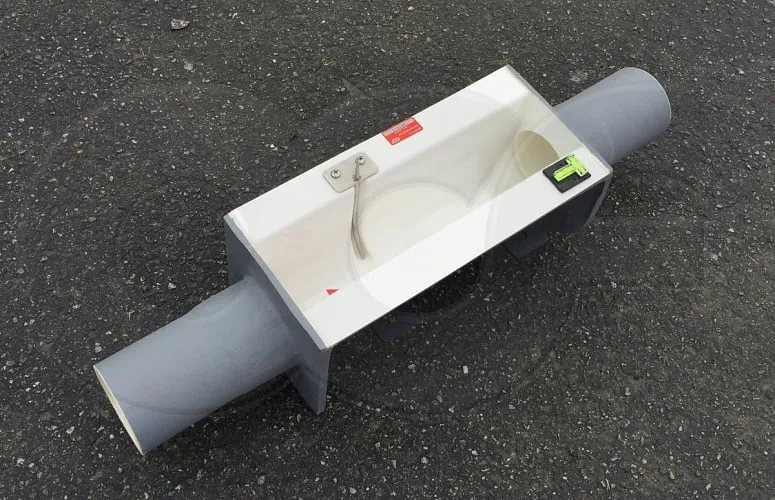

• Sambungan perpipaan / ujung
• Opsi kondisi aliran

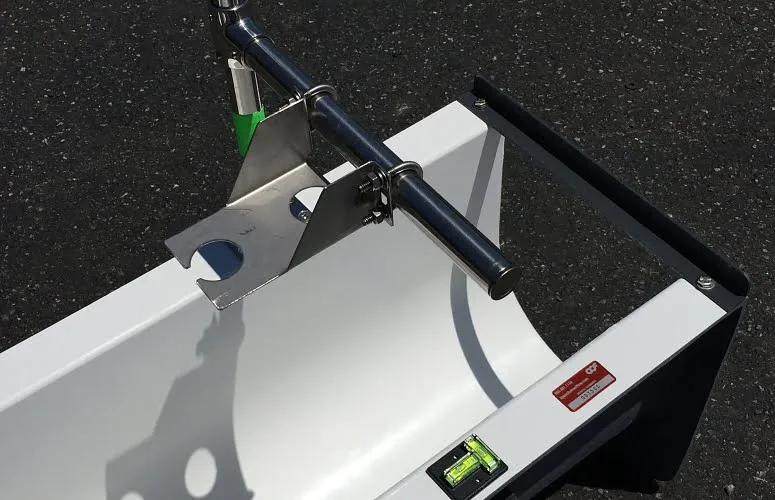

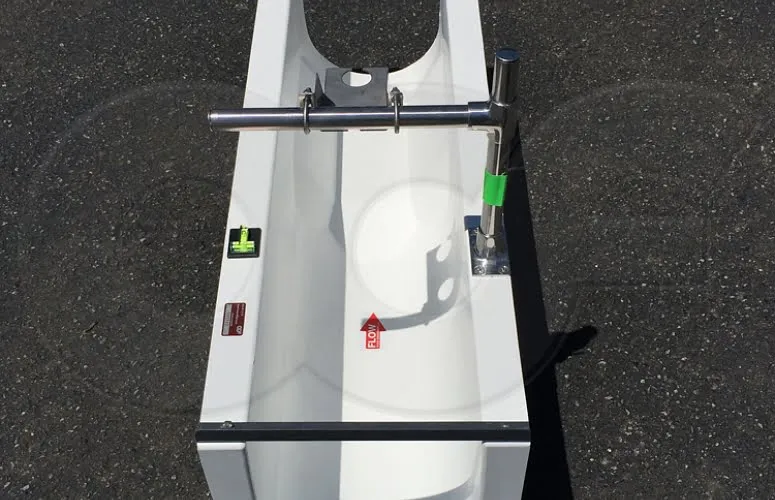

• Pemasangan flowmeter
• Pemasangan sampler / parameter

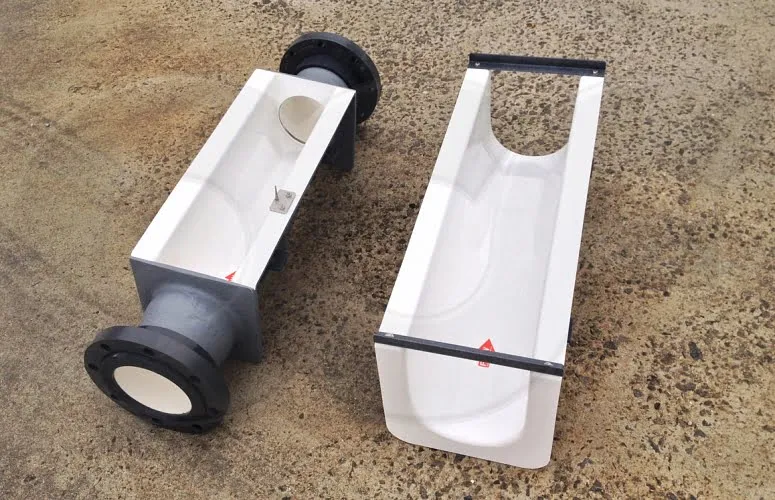

• Konfigurasi khusus (bersarang, kotak lonjakan, dll.)

Tidak seperti Cutthroat atau Parshall Flumes, dinding samping yang diperpanjang tidak ditawarkan untuk meningkatkan kapasitas aliran melalui Palmer-Bowlus Flume karena flume memiliki rentang operasi tertentu.

Aplikasi Palmer-Bowlus Flume

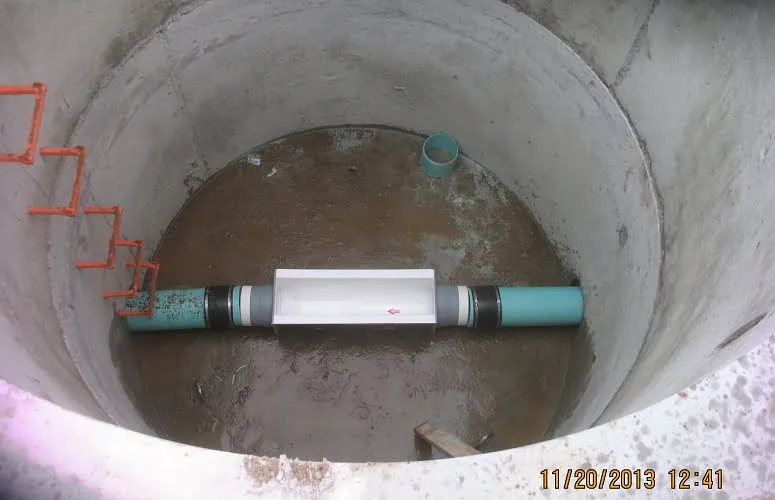

Instalasi Palmer-Bowlus Flume yang khas:

• Pra-perawatan industri
• Pemantauan rembesan bendungan
• Arus lintas yurisdiksi
• Aliran instalasi pengolahan limbah
• Debit pegas
• Tes pemompaan sumur

Bagaimana Flume Palmer-Bowlus Beroperasi ?

detail konfigurasi penampang dan tenggorokan dari flume Palmer-BowlusDirancang untuk pemasangan di saluran manhole yang ada dan sejajar dengan pipa saluran pembuangan, Palmer-Bowlus Flumes memiliki penampang berbentuk U untuk meminimalkan transisi aliran melalui flume. Bagian tanjakan trapesium yang ditinggikan menciptakan tenggorokan Flume Palmer-Bowlus. Saat lantai flume naik, dinding sampingnya juga berkontraksi.

Hasilnya adalah aliran dipercepat melalui tenggorokan dengan menggabungkan perubahan ketinggian lantai dengan penyempitan dinding samping vertikal. Tidak seperti Parshall Flume yang lebih umum, tidak perlu mengakomodasi perubahan ketinggian. Saluran masuk dan keluar Flume Palmer-Bowlus berada pada ketinggian yang sama.

Seperti Cutthroat dan RBC Flumes, desain Palmer-Bowlus tidak berdimensi, dengan setiap ukuran flume berdasarkan desain standar.

Dimensi untuk ukuran tertentu Palmer-Bowlus hanya mengandalkan satu dimensi, D – lebar flume. Dengan D diketahui, semua dimensi lain dapat dengan mudah ditentukan.
