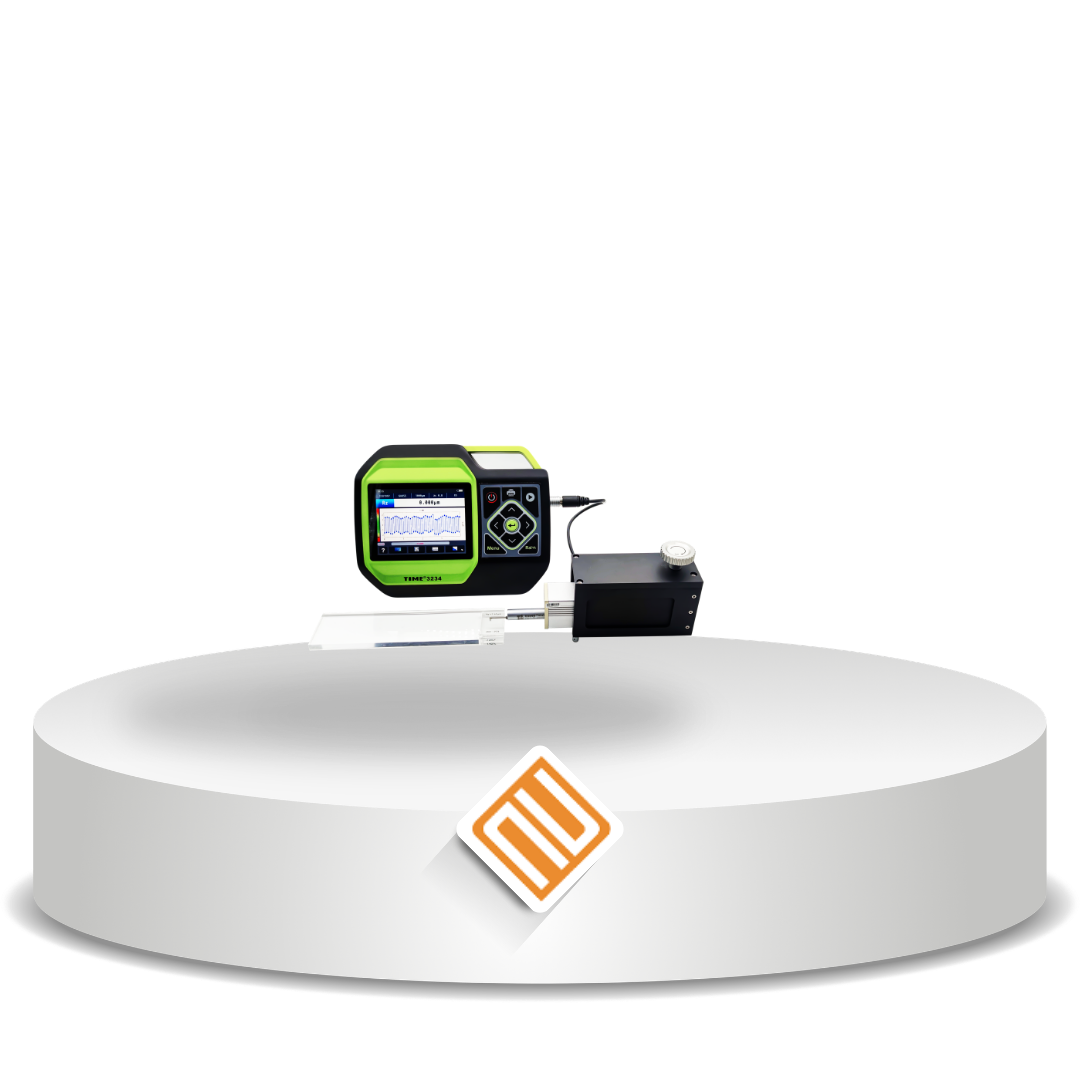

Surface Waviness Tester TIME®3234

Overview

TIME®3234 adalah alat uji kelengkungan permukaan portabel dengan stylus, cocok untuk pengujian di bengkel, laboratorium, pusat metrologi, dan lain-lain. Alat ini dapat mengukur kekasaran, kelengkungan, dan profil utama. Hasil pengujian dapat ditampilkan secara digital dan grafis pada layar LCD, atau dicetak ke printer. Alat ini juga dapat terhubung ke komputer untuk analisis data melalui perangkat lunak khusus.

Fitur

● Menggunakan sistem operasi Linux. Akurasi perhitungan tinggi, kecepatan pemrosesan data cepat, dan antarmuka pengguna yang ramah.

● Desain terpisah untuk pengoperasian yang mudah.

● Desain portabel, mudah dibawa.

● Dapat mengukur kekasaran permukaan, gelombang, dan profil utama.

● Memiliki rentang pengukuran yang luas hingga 1000μm dan panjang penelusuran maksimum hingga 50mm.

● Layar LCD TFT 5,7 inci untuk menampilkan kurva evaluasi dengan jelas.

● Dengan layar sentuh untuk mengatur kondisi pengukuran dengan cepat di layar.

● Pengoperasian mouse didukung.

● Menyimpan 10.000 kelompok kondisi pengukuran dan data.

● Data pengukuran dapat disimpan di U disk.

● Pengukuran dengan atau tanpa selip.

● Cetak parameter pengukuran dan kurva profil.

● Dilengkapi dengan perangkat lunak analisis canggih opsional.

● Sesuai dengan standar kekasaran termasuk ISO4287-1997, JIS 0601: 2001; ANSI; SEP1941-2012.

Spesifikasi Teknis

Item	Description
Profile	R, W, P, R-Motif, W-Motif
Measuring parameters	See the Table 1 below
Filter	Gauss, 2RC
Cutoff l	0.08mm, 0.25mm, 0.8mm, 2.5mm, 5mm, 8mm, 10mm
Evaluation length ln	(1-5)l
Measuring range	1000μm（±500μm）
Max. resolution	0.0003μm
Tracing length	50mm
Tolerance	±5%(Skid), ±10%(Skidless)
Repeatability	1.5%(Skid)，3%(Skidless)
Storage	10000 groups of measuring conditions and data
Interface	RS232，USB
Power	Built-in lithium-ion rechargeable batteries / External power adapter
Working temperature	0℃～40℃
Storage temperature	-25℃～60℃
Humidity	<90％
Main unit dimension	260mm×210mm×68mm
Main unit weight	1.5Kg
Driver dimension	195.5mm×60mm×122mm
Driver weight (with portable stand)	1.58Kg
Power adapter	Input: 100 V～240VAC，50/60Hz; Output: 9V，3A
