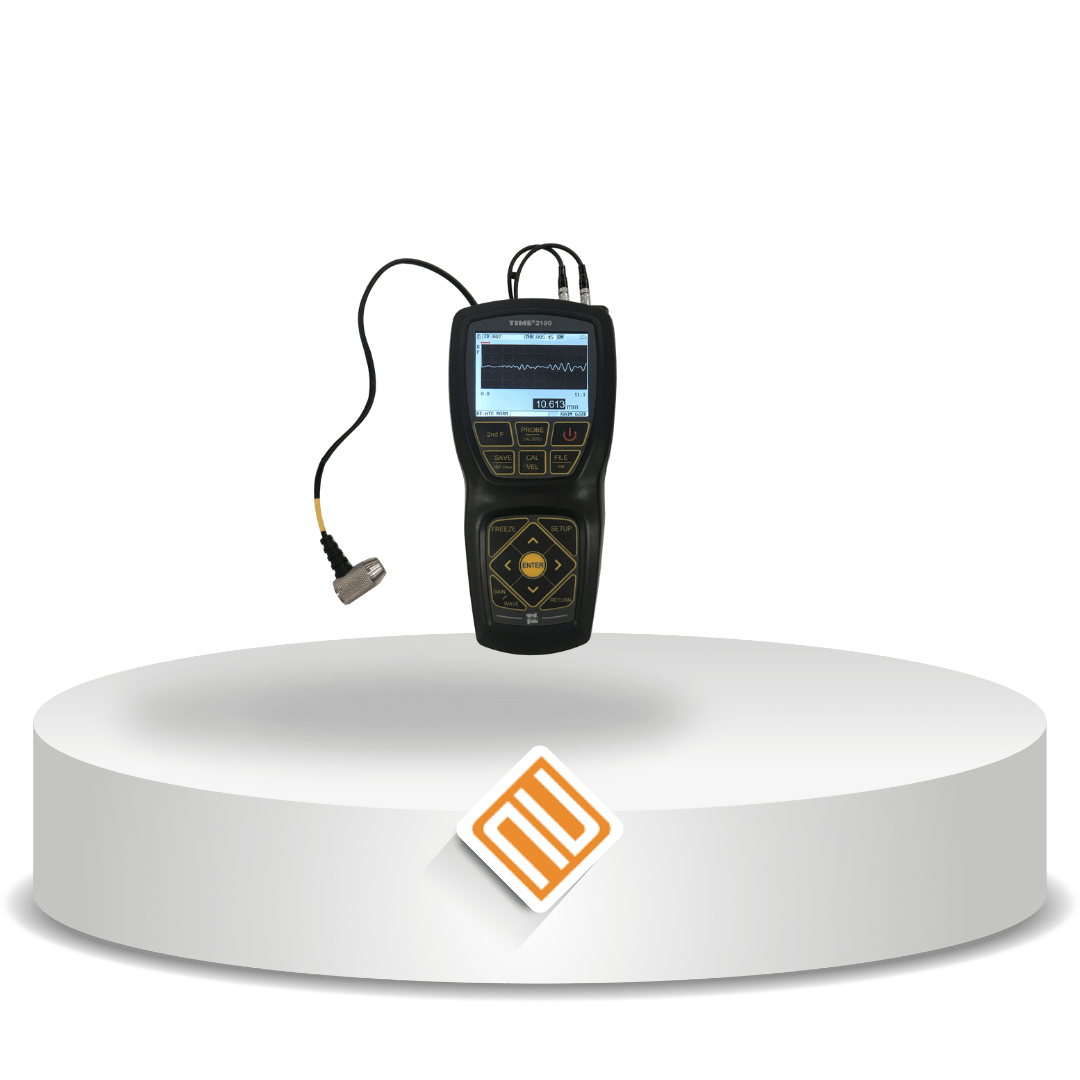

Ultrasonic Thickness Gauge TIME®2190 with A/B scan

Ultrasonic Thickness Gauge TIME®2190 with A/B scan - Image 2

Ultrasonic Thickness Gauge TIME®2190 with A/B scan - Image 3

Ultrasonic Thickness Gauge TIME®2190 with A/B scan - Image 4

Ultrasonic Thickness Gauge TIME®2190 with A/B scan - Image 5

Ultrasonic Thickness Gauge TIME®2190 with A/B scan - Image 6

Ultrasonic Thickness Gauge TIME®2190 with A/B scan - Image 7

Ultrasonic Thickness Gauge TIME®2190 with A/B scan

Overview

TIME®2190 adalah alat ukur ketebalan ultrasonik kelas atas terbaru yang dikembangkan oleh TIME Group Inc. Alat ini mengadopsi prinsip refleksi pulsa, yaitu, transduser mengirimkan pulsa ultrasonik untuk merambat melalui objek uji dan menerima pulsa refleksi dari dinding belakang objek. TIME2190 dapat memantau ketebalan hampir semua material seperti logam, plastik, komposit, fiberglass, keramik, dan kaca secara non-destruktif dengan pemindaian A/pemindaian B. Alat ini digunakan untuk menguji ketebalan dinding dan korosi berbagai jenis pelat, pipa, boiler, dan bejana di berbagai industri seperti metalurgi, pembuatan kapal, permesinan, kimia, kedirgantaraan, pembangkit listrik, otomotif, minyak dan gas, manufaktur, dan lainnya.

Fitur

⚫  Bentuk gelombang A-scan dapat ditampilkan untuk analisis gema dan pengukuran benda kerja yang kompleks;
⚫  Kompatibel dengan berbagai jenis transduser, baik transduser elemen tunggal maupun ganda;
⚫  Pengguna dapat mengatur blanko untuk melindungi dari guncangan susulan atau gangguan;
⚫  Echo-echo mengukur ketebalan logam sebenarnya dengan mengabaikan ketebalan lapisan pelapis.
⚫  Teknologi thru-coat mengukur ketebalan lapisan logam dan non-logam.
⚫  Fungsi penguatan sinyal otomatis (tampilan gema yang terdeteksi di tengah);
⚫  Generator pulsa gelombang persegi dengan lebar pulsa variabel tegangan yang dapat disesuaikan;
⚫  Fungsi tampilan B-scan nilai tunggal;
⚫  Pengguna dapat mengaktifkan mode pengukuran cepat hingga 20 kali per detik;
⚫  Fungsi alarm memungkinkan pengguna untuk mengatur batas atas dan bawah alarm;
⚫  Mode tampilan diferensial, maksimum, dan minimum;
⚫  Menyimpan hingga 500.000 nilai dan bentuk gelombang yang diukur.

Spesifikasi

Rentang pengukuran	0,20~500mm (tergantung pada probe)
Resolusi tampilan	0,001 mm, 0,01 mm atau 0,1 mm
Rentang kecepatan suara	508 m/s～18699 m/s
Pengulangan	Probe 5M ke atas: 0,03mm Probe 2M ke bawah: 0,1mm
Layar tampilan	Layar LCD TFT berwarna, 320×240 piksel
Rentang penguatan	0-99dB, langkah 1dB
Generator Pulsa	Generator Pulsa Gelombang Persegi yang Dapat Diatur
Tegangan emisi	Tegangan 60V, 110V, 150V, 200V (opsional)
Lebar pulsa emisi	bervariasi dengan frekuensi transduser
Rentang frekuensi	0,5 MHz~20 MHz
Tingkat pengukuran	standar (4Hz), cepat (20Hz)
Pengaturan transduser	10 set pengaturan tetap dan 22 set pengaturan khusus
Penyimpanan Data	500 berkas data, masing-masing mampu menyimpan 1000 pengukuran dan bentuk gelombang.
Antarmuka	USB
Kekuatan	tiga baterai AA atau baterai NiMH
Suhu kerja	0~40℃
Berat (g)	360g
Dimensi	187 mm × 87 mm × 43 mm
