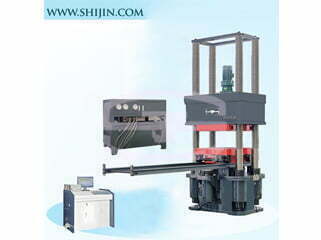

YAW-10000F microcomputer controlled electro-hydraulic servo pressure testing machine

Deskripsi

Mesin uji tekanan servo elektro-hidraulik yang dikontrol komputer mikro YAW-10000F terutama digunakan untuk uji kekuatan tekan dan lentur spesimen beton dan anggota struktural beton. Ini juga digunakan untuk uji kuat tekan bantalan karet, bahan logam dan struktur logam. Mesin uji ini cocok untuk metalurgi, bahan bangunan, penerbangan, dirgantara, perguruan tinggi dan universitas, lembaga penelitian ilmiah dan bidang lainnya.

Mesin utama mengadopsi struktur rangka di bawah silinder, yang terutama terdiri dari alas, balok, sekrup timbal, silinder, dan piston. Balok dihubungkan ke empat sekrup utama melalui mur sekrup, dan ujung bawah sekrup utama dipasang di alas dan diikat dengan mur. Bingkai gaya. Rotasi maju dan mundur dari peredam motor yang dipasang pada balok menggerakkan putaran sproket, sehingga menggerakkan putaran mur, dan menyadari gerakan vertikal balok, sehingga ruang uji dapat dengan mudah disesuaikan. Disk atas dan bawah dan kursi bola kepala dipasang pada balok. Silinder oli dan piston dipasang di tengah alas. Pelat tekanan tetap dipasang pada piston. Pelat tekanan bawah yang bergerak dihubungkan dengan rel pemandu melalui roda, sehingga penempatan sampel besar dapat dengan mudah direalisasikan.

Spesifikasi dan parameter teknis utama

◆ Kekuatan uji maksimum: 10000kN;

◆ Rentang pengukuran kekuatan uji: 0 ～ 1000kN, 0 ～ 2000kN, 0 ～ 5000kN, 0 ～ 10000kN;

◆ Metode pengukuran gaya: gaya pengukuran sensor tekanan oli;

◆ Uji akurasi indikasi kekuatan: ≤ ± 1% (dari 20% dari skala penuh setiap file);

◆ Tinggi spesimen maksimum (ruang terkompresi): 2000mm, 3000mm, 4000mm;

◆ Rentang ruang kompresi yang dapat disesuaikan: 300 ～ 2000mm, 300 ～ 3000mm, 300 ～ 4000mm;

◆ Piston stroke: 300mm;

◆ Resolusi: lebih baik dari 0,01mm

◆ Kecepatan gerakan piston tanpa beban: 50 mm / menit;

◆ Rentang pengukuran perpindahan: 250 mm;

◆ Akurasi pengukuran perpindahan: lebih baik dari ± 0,5% FS;

◆ Ukuran pelat atas: 900mm × 900 mm;

◆ Ukuran pelat tekanan troli: 1200mm × 1000 mm;

◆ Jarak tepi kolom: 1270mm × 1220 mm;

◆ Kecepatan angkat balok: 200mm / mnt;

◆ 1 set transportasi benda uji dan troli posisi, trek dan aksesoris, panjang trek: 4m;

◆ Aksesori standar: 1 set pelat tekanan atas dan bawah (480mm × 480mm termasuk penyangga bola atas);

◆ Dimensi eksternal dari host (panjang × lebar × tinggi):

Sekitar 1850mm × 2100mm × 5350 mm;

(1500mm bawah tanah dan ruang terkompresi 2000mm)

Sekitar 1850mm × 2100mm × 6350 mm;

(1500mm bawah tanah dan ruang terkompresi 3000mm)

Sekitar 1850mm × 2100mm × 7350 mm;

(1500mm bawah tanah dan ruang terkompresi 4000mm)

Bagian kontrol

◆ Metode pengendalian:

1. Kontrol otomatis loop tertutup, kontrol independen gaya uji dan perpindahan;

2. Gaya uji konstan dan kontrol laju perpindahan konstan;

3. Kontrol bergantian mulus dari gaya uji / perpindahan setiap saat;

4. Bentuk katup kontrol: katup proporsional elektro-hidrolik;
