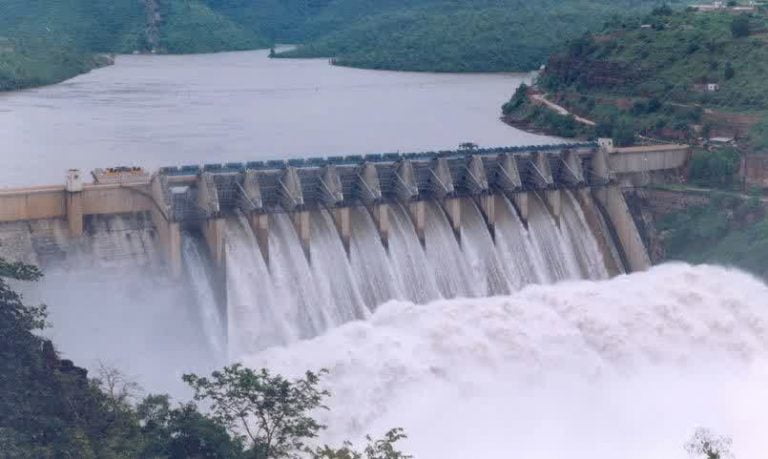

Bendungan adalah buatan manusia dengan membendung aliran sungai guna mengendalikan aliran untuk memenuhi kebutuhan air atau mengendalikan banjir. Operasi bendungan diperlukan untuk mengatur pemberian air guna memenuhi berbagai keperluan secara optimum. Pengaturan ini didasarkan pada aliran masuk, besarnya tampungan, serta kebutuhan yang harus dilayani dengan langkah waktu berjalan.

Bendungan adalah tampungan air pada saat musim hujan dan digunakan pada musim kemarau yang merubah pola aliran alam supaya dapat digunakan untuk kesejahteraan manusia. Bendungan merupakan penyangga antara kebutuhan dan pasok air untuk berbagai kepentingan. Bendungan terbentuk dengan menahan aliran sungai di tempat yang memenuhi persyaratan lokasi bendungan.

Kegunaan Bendungan (waduk) pada dasarnya di bagi ke dalam 4 kelompok, yaitu:

  • Pasokan air untuk keperluan: irigasi, domestik, industri, pemeliharaan sungai (maintenance flow), pelayaran, pengglontoran untuk perbaikan kualitas air.
  • Pembangkit listrik Tenaga Air
  • Pengendalian Banjir
  • Wisata dan perikanan di bendungan
  • dsb

Karena biaya untuk membangun bendungan cukup mahal, jarang sekali ditemui bendungan hanya untuk satu fungsi misalnya hanya untuk pengendalian banjir saja. Bendungan besar yang ada di Indonesia, bendungannya digunakan untuk berbagai kepentingan yang sering disebut bendungan serba guna.

Bendungan dibagi menjadi beberapa jenis yakni:

1. Bendungan Tetap.  Adalah bangunan yang dipergunakan untuk meninggikan muka air di sungai sampai pada ketinggian yang diperlukan agar air dapat dialirkan ke saluran irigasi dan petak tersier.

2. Bendungan Gerak. Adalah bangunan yang sebagian besar konstruksinya terdiri dari pintu yang dapat digerakan untuk mengatur ketinggian muka air di sungai.

3. Bendungan Gerak Karet. Adalah bendung gerak yang terbuat dari tabung karet yang mengembang sebagai sarana operasi pembendungan air. Dikategorikan bendung gerak karena karet yang digunakan untuk membendung dapat dikembangkan dan dikempiskan tergantung pada kebutuhan.

4. Pengambilan Bebas. Adalah bangunan yang dibuat ditepi sungai yang mengalirkan air sungai ke dalam jaringan irigasi, tanpa mengatur tinggi muka air di sungai. Termasuk sebagai bagian dari pengambilan bebas ialah bangunan pengarah arus. Di tinjau dari bahan yang dipergunakan, maka pengambilan bebas dapat di bagi pula menjadi tiga jenis seperti pada bendung tetap di atas.

HOBO Water Level Data Logger Starter Kit (100’) KIT-S-U20-02

Menggabungkan pengukuran ketinggian air dengan akurasi tinggi dengan kenyamanan di luar kotak, kit penghemat uang ini mencakup semua yang diperlukan untuk segera mulai melakukan logging. Ini sangat ideal untuk memantau ketinggian air dan suhu di sumur, sungai, danau, dan lahan basah air tawar.

Kit ini meliputi:

  • U20-001-02 HOBO data logger (rentang 100 ‘)
  • BASE-U-4 base station dengan coupler yang diperlukan
  • Perangkat lunak BHW-PRO-CD HOBOware Pro.

Fitur HOBO Water Level Data Logger Starter Kit (100’) KIT-S-U20-02

  • Proteksi petir – tidak ada kabel sinyal panjang, dan perangkat elektronik dilindungi dalam rumah stainless steel (lihat gambar lokasi sensor Pencatat Ketinggian Air)
  • Perangkat lunak HOBOware Pro menyediakan konversi mudah ke pembacaan ketinggian air yang akurat, kompensasi penuh untuk tekanan barometrik (lihat demo), suhu, dan kepadatan air (gunakan data tekanan barometrik dari stasiun cuaca terdekat).
  • Pengambilan sampel kecepatan ganda (lihat demo) memungkinkan pengambilan sampel yang lebih cepat pada waktu kritis seperti saat pemompaan mulai atau berhenti.
  • Tersedia dalam empat rentang kedalaman
  • Ideal untuk digunakan di sumur, sungai, danau, lahan basah, dan daerah pasang surut
  • Desain tabung tanpa ventilasi untuk penerapan yang andal dan mudah
  • Sensor tekanan keramik tahan lama

Pressure Sensor
Operation range: 0 to 400 kPa (0 to 58 psia); approximately 0 to 30.6 m (0 to 100 ft) of water depth at sea level, or 0 to 33.6 m (0 to 111 ft) of water at 3,000 m (10,000 ft) of altitude
Factory calibrated range: 69 to 400 kPa (10 to 58 psia), 0° to 40°C (32° to 104°F)
Burst pressure: 500 kPa (72.5 psia) or 40.8 m (134 ft) depth
Water level accuracy*: Typical error – 0.05% FS, 1.5 cm (0.05 ft) water
Maximum error: – 0.1% FS, 3 cm (0.1 ft) water
Raw pressure accuracy**: 0.3% FS, 1.20 kPa (0.17 psi) maximum error
Resolution: < 0.04 kPa (0.006 psi), 0.41 cm (0.013 ft) water
Pressure response time 90%: < 1 second
Thermal response time (90%)†: Approximately 10 minutes in water to achieve full temperature compensation of the pressure sensor

* With accurate reference water level measurement and Barometric Compensation Assistant data
** Absolute pressure sensor accuracy includes all pressure drift, temperature, and hysteresis-induced errors
† Maximum error due to rapid thermal changes is approximately 0.5%.

Temperature Sensor
Operation range: -20° to 50°C (-4° to 122°F)
Accuracy: 0.37°C at 20°C (0.67°F at 68°F)
Resolution: 0.1°C at 20°C (0.18°F at 68°F) (10-bit)
Response time (90%): 3.5 minutes in water (typical)
Stability (drift): 0.1°C (0.18°F) per year

Logger
Real-time clock: ± 1 minute per month 0° to 50°C (32° to 122°F)
Battery: 2/3 AA, 3.6 Volt Lithium, factory-replaceable
Battery life (typical use): 5 years with 1 minute or greater logging interval
Memory (non-volatile): 64K bytes memory (approx. 21,700 pressure and temperature samples)
Dimensions: 2.46 cm (0.97 inches) diameter, 15 cm (5.9 inches) length; mounting hole 6.3 mm (0.25 inches) diameter
Weight: Approximately 210 g (7.4 oz)
Wetted materials: 316 stainless steel, Viton® o-rings, acetyl cap, ceramic sensor
Shock/drop: Logger is sensitive to shocks. Handle with care and avoid any impact. Always use proper packaging when shipping the logger.
Logging interval: Fixed-rate or multiple logging intervals, with up to 8 user-defined logging intervals and durations; logging intervals from 1 second to 18 hours. Refer to HOBOware software manual.
Launch modes: Immediate start and delayed start
Offload modes: Offload while logging; stop and offload
Battery indication: Battery voltage can be viewed in status screen and optionally logged in datafile. Low battery indication in datafile.
Environmental Rating: IP68

HOBO Water Level Data Logger MX2001-04-Ti

HOBO MX2001 adalah pencatat data ketinggian air pertama di industri yang dirancang untuk pengaturan nirkabel yang nyaman dan mengunduh dari perangkat seluler melalui Bluetooth Hemat Energi. Logger secara dramatis menyederhanakan dan menurunkan biaya pengumpulan data lapangan dengan menyediakan akses nirkabel ke pengukuran ketinggian air dan suhu dengan akurasi tinggi langsung dari ponsel atau tablet dengan aplikasi HOBOconnect gratis dari Onset. Logger MX2001 terdiri dari unit ujung atas dan sensor ketinggian air yang dijual sebagai satu set, ditambah kabel baca langsung untuk menghubungkannya. Kabel dapat dipesan dengan panjang dari 0,2 hingga 500m untuk dipasang di berbagai sumur.

Fitur HOBO Water Level Data Logger MX2001-04-Ti

  • Pembongkaran data nirkabel ke perangkat seluler menggunakan Bluetooth Hemat Energi
  • Sensor tekanan barometrik terintegrasi memungkinkan pembacaan ketinggian air secara langsung
  • Kabel baca langsung menghubungkan sensor ke logger / pemancar ujung atas
    • Kabel termasuk anggota kekuatan Kevlar
    • Kabel dapat dipertukarkan sehingga penebang mudah untuk digunakan kembali dalam aplikasi masa depan
    • Logger dan sensor menambah panjang kabel 0,39 meter
    • Panjang kabel bisa bervariasi hingga 3% dari panjang yang dipesan
    • Panjang kabel 1, 5, 10, 15, 30 dan 60 meter tersedia; panjang kabel khusus memiliki waktu tunggu 1 hingga 2 minggu
  • Ketinggian air referensi dapat dimasukkan pada awal penyebaran
  • Gunakan HOBOconnect untuk pengaturan, melihat data, dan berbagi data
  • Didukung oleh dua baterai AA yang dapat diganti pengguna di unit ujung atas
  • Beberapa mode logging: normal, logging multi-rate dan burst-logging yang dipicu oleh peristiwa
  • Sensor keramik tahan lama
  • Tersedia dengan ujung sensor baja tahan karat atau titanium
  • Sertifikat kalibrasi terlacak NIST 3 poin disertakan untuk sensor tekanan air

HOBO RX3000 Remote Monitoring Station Data Logger

HOBO RX3000, stasiun pencatatan data jarak jauh Onset yang paling fleksibel, menyediakan akses instan ke data lingkungan spesifik lokasi di mana saja, kapan saja melalui internet. Stasiun ini menggabungkan keserbagunaan dan kualitas sensor dari sistem yang lebih mahal, layar LCD onboard, dan kenyamanan pengoperasian plug-and-play. RX3000 adalah sistem yang dapat dikonfigurasi.

Fitur RX3000 Remote Monitoring Station Data Logger

  • Dukungan fleksibel untuk berbagai sensor
  • Layar LCD untuk penyebaran lapangan yang mudah
  • Akses data berbasis cloud melalui HOBOlink :
    • Dapatkan akses web 24/7 ke data Anda melalui browser web
    • Verifikasi status sistem RX3000 dari jarak jauh
    • Siapkan dan kelola pemberitahuan alarm melalui web
    • Jadwalkan pengiriman data otomatis
  • Operasi plug-and-play
  • Pemberitahuan alarm melalui teks, email
  • Kandang tahan cuaca ganda yang kokoh
  • Pilihan seluler, Wi-Fi, dan Ethernet tersedia
  • Dapat dikonfigurasi dari perangkat seluler Anda
  • Modul Input Analog, Relai, dan Sensor Ketinggian Air Opsional
  • Pemantauan ketinggian air dan aliran air jarak jauh dengan modul ketinggian air Onset (RXMOD-W1)

Spesifikasi RX3000

Operating Range-40° to 60°C (-40° to 140°F); no remote communications for battery voltage less than 3.9 V DC
Smart Sensor Connectors10
Smart Sensor Network Cable Length100 m (328 ft) maximum
Smart Sensor Data ChannelsMaximum of 15 (some smart sensors use more than one data channel; see sensor manual for details)
Module Slots2
Logging Rate1 second (RX3001 and RX3002) or 1 minute (RX3003 and RX3004) to 18 hours
Time Accuracy±8 seconds per month in 0° to 40°C (32°F to 104°F) range;
±30 seconds per month in -40° to 60°C (-40° to 140°F) range
Battery Type/Power Source4 Volt, 10 AHr, rechargeable sealed lead-acid; external power required using one of these options: AC power adapter (AC-U30), solar panel (SOLAR-xW), or external power source 5 V DC to 17 V DC with external DC power cable (CABLE-RX-PWR)
Rechargeable Battery
Service Life
Typical 3–5 years when operated in the temperature range -20° to 40°C (-4°F to 104°F); operation outside this range will reduce the battery service life
Memory32 MB, 2 million measurements, continuous logging
Alarm Notification LatencyLogging interval plus 2–4 minutes, typical
Enclosure AccessHinged door secured by two latches with eyelets for use with user-supplied padlocks
LCDLCD is visible from 0° to 50°C (32° to 122°F); the LCD may react slowly or go blank in temperatures outside this range
MaterialsOuter enclosure: Polycarbonate/PBT blend with stainless steel hinge pins and brass inserts; Inner enclosure: Polycarbonate; Gaskets: Silicone rubber; Cable channel: EPDM rubber; Cable opening cover: Aluminum with ABS plastic thumb screws; U-Bolts: Steel with zinc dichromate finish
Size18.6 x 18.1 x 11.8 cm (7.3 x 7.1 x 4.7 in.); see diagrams on next page
Weight2.2 kg (4.85 lb)
Mounting3.8 cm (1.5 inch) mast or wall mount
Environmental RatingWeatherproof enclosure, NEMA 4X (requires proper installation of cable channel system)

Water Level Sensor Module for RX3000 RXMOD-W1

Modul Sensor Ketinggian Air RX3000 (RXMOD-W1) menawarkan kepada pengguna kemampuan untuk memantau ketinggian air, tekanan, dan suhu, serta tekanan barometrik, dengan Stasiun Pemantauan Jarak Jauh HOBO RX3000. Ini dikonfigurasi melalui HOBOlink, perangkat lunak berbasis cloud Onset. Untuk aplikasi ketinggian air, stasiun HOBO RX3000, kabel sensor ketinggian air (CABLE-RWLMOD-XXX), dan sensor ketinggian air (MX2001-0X-S atau MX2001-0X-Ti-S) diperlukan.

 MX2001RX2103/4RX3000
CommunicationsBluetooth Low EnergyCellularEthernet, WiFi, Cellular
Logger Dimensions2.54 cm (1.0 in.) diameter,
28.9 cm (11.4 in.) length
19.95 x 13.68 x 7.49 cm
(7.85 x 5.39 x 2.95 in.)
18.6 x 18.1 x 11.8 cm
(7.3 x 7.1 x 4.7 in.)
Smart Sensor Ports510
Module PortsNone2
On-Board Barometric SensorYesWith required Water Level Module (RXMOD-W1)
Water Level Sensor
(MX2001-xx-xx-S)
IncludedPurchased separately
Data PlansCellular data plans available at additional costIncluded in price for WiFi and Ethernet stations;
Additional cost for Cellular

Untuk Selengkapnya kunjungi link dibawah :
