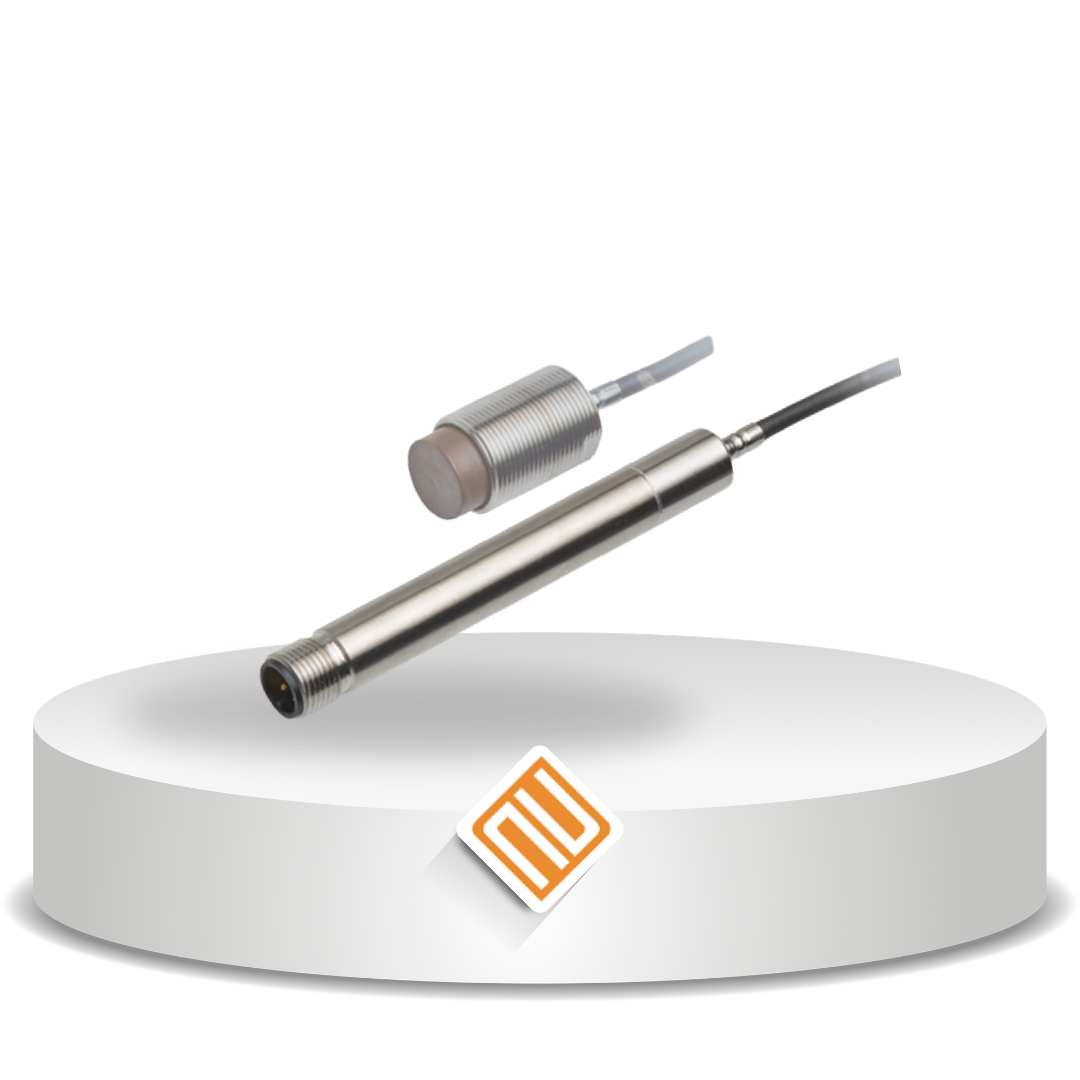

EddyNCDT 3005

EddyNCDT 3005

OVERVIEW

Sistem eddyNCDT 3005 adalah sistem pengukuran eddy current yang andal untuk pengukuran perpindahan berkecepatan tinggi dan presisi tinggi. Sistem ini terdiri dari controller kompak, sensor, dan kabel terintegrasi, serta telah dikalibrasi di pabrik untuk berbagai jenis material.

FITUR

  • Pengukuran cepat dengan akurasi tinggi
  • Controller, sensor, dan kabel dalam satu sistem terintegrasi
  • Kompensasi suhu untuk stabilitas tinggi
  • Tetap akurat pada suhu lingkungan yang berubah-ubah
  • Mendukung suhu hingga +125°C (opsional hingga +180°C)
  • Tahan tekanan hingga 10 bar
  • Cocok untuk integrasi mesin industri
  • Kalibrasi pabrik untuk material ferromagnetik & non-ferromagnetik

SPESIFIKASI

Model DT3005-U1-A-C1 DT3005-U1-M-C1 DT3005-S2-A-C1 DT3005-S2-M-C1 DT3005-U3-A-C1 DT3005-U3-M-C1 DT3005-U6-A-C1 DT3005-U6-M-C1
Measuring range 1 mm 2 mm 3 mm 6 mm
Start of measuring range 0.1 mm 0.2 mm 0.3 mm 0.6 mm
Resolution 0.5 µm 1 µm 1.5 µm 3 µm
Frequency response (-3dB) 5 kHz
Measuring rate (Analog output) 75 kSa/s (16 bit)
Measuring rate (Digital interface) 1 kSa/s (16 bit)
Linearity < ±2.5 µm < ±5 µm < ±7.5 µm < ±15 µm
Repeatability < 0.5 µm < 1 µm < 1.5 µm < 3 µm
Temperature stability (Sensor) < 0.25 µm/K < 0.5 µm/K < 0.75 µm/K < 1.5 µm/K
Temperature stability (Controller) < 0.25 µm/K < 0.5 µm/K < 0.75 µm/K < 1.5 µm/K
Temperature compensation (Sensor) +10 … +125 °C (optional -20 … +180 °C)
Temperature compensation (Controller) +10 … +60 °C (optional -20 … +70 °C)
Sensor type unshielded shielded unshielded unshielded
Min. target size (flat) Ø 24 mm Ø 24 mm Ø 48 mm Ø 72 mm
Target material Aluminum Steel Aluminum Steel Aluminum Steel Aluminum Steel
Supply voltage 12 … 32 VDC
Power consumption 0.6 W
Digital interface RS485 / USB / Ethernet / EtherCAT / PROFINET / EtherNet/IP
Analog output 0.5 … 9.5 V
Connection Sensor: integrated cable, length 1 m
Supply/signal: 5-pin M12 connector
Temperature range (Storage) -20 … +80 °C
Temperature range (Operation) Sensor: -20 … +125 °C (optional -20 … +180 °C), Controller: -20 … +70 °C
Pressure resistance 10 bar
Shock 15 g / 6 ms in 3 axes, 1000 shocks
Vibration 5 g / 10 … 500 Hz
Protection class IP67
Weight ~70 g ~75 g ~77 g ~95 g
