NATM Style Shotcrete Stress (VW) Model 4850

alat uji geoteknik, instrumentasi geoteknik, Alat untuk mengukur tegangan tangensial dan radial

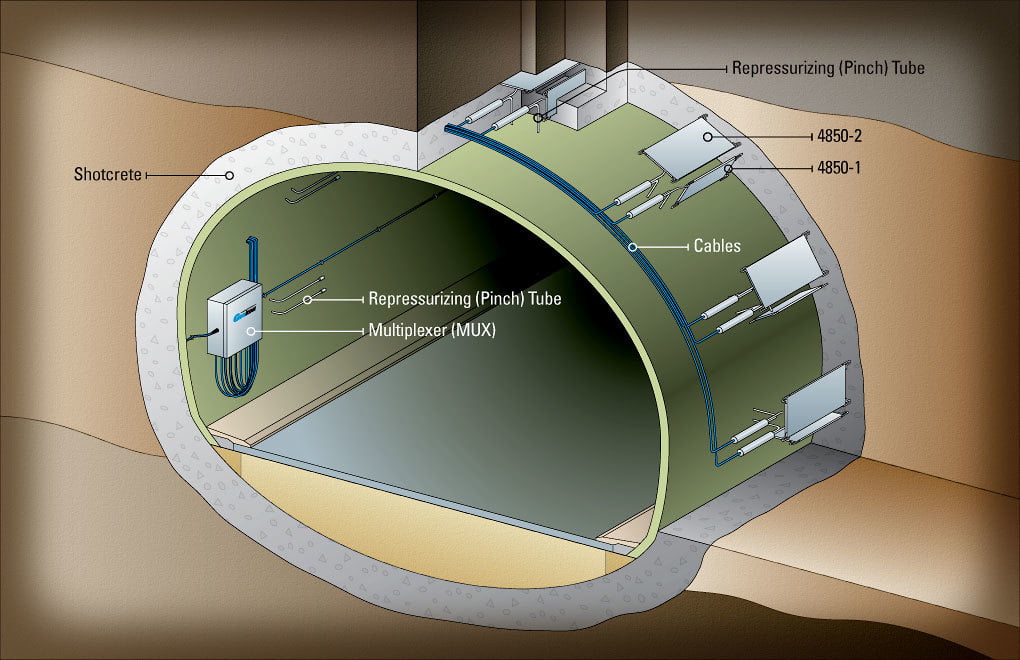

Model 4850 NATM Style Shotcrete Stress Cells dirancang untuk pengukuran tegangan tangensial (4850-1) dan radial (4850-2) dalam lapisan terowongan shotcrete. Sel-sel terdiri dari dua pelat baja persegi panjang yang dilas bersamaan di sekitar pinggiran dengan cairan de-aired yang menempati ruang antara pelat. Sebuah tabung pendek menghubungkan sel ke transduser tekanan kawat yang bergetar. Sebuah tabung pratekan disediakan untuk memperluas sel setelah beton telah sembuh. Sel jenis ini juga digunakan untuk pengukuran tegangan pada beton massa.

Kategori:

Deskripsi

Specifications

Standard Ranges¹        : 4850-1 | 7.5, 20, 35 MPa
                                         : 4850-2 | 2, 3, 5 MPa
Over Range                    : 150% F.S.
Resolution                     : 0.025% F.S.
Accuracy²                      : ±0.1% F.S.
Temperature Range¹  : −20°C to +80°C
L × W × H¹                   : 4850-1 | 200 × 100 × 6 mm
                                          4850-2 | 250 × 150 × 6 mm

¹Other ranges and sizes available on request.

²Transducer accuracy established under laboratory conditions.
Total system accuracy (pressure transducer + pressure cell) is subject to site-specific variables.
