Standard Type (VW) Model 4800

alat uji geoteknik, instrumentasi geoteknik, Alat untuk mengukur tekanan tanah

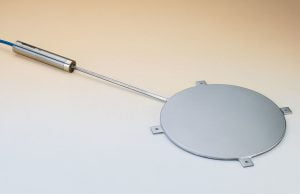

Model 4800 Earth Pressure Cells * dirancang untuk mengukur tekanan total pada timbunan dan timbunan tanah. Semua sel terdiri dari dua pelat baja stainless melingkar yang dilas bersama-sama di sekeliling pinggirannya dan dipisahkan oleh rongga sempit yang diisi dengan minyak yang ditayangkan. Mengubah tekanan tanah meremas kedua pelat bersama-sama menyebabkan peningkatan tekanan cairan yang sesuai di dalam sel. Transduser tekanan kawat bergetar mengubah tekanan ini menjadi sinyal listrik yang ditransmisikan ke lokasi pembacaan.

Deskripsi

Specifications

Standard Ranges¹       : 70, 170, 350, 700 kPa; 1, 2, 3, 5, 7.5, 20 MPa
Over Range                    : 1.5 × rated pressure
Resolution                     : 0.025% F.S.
Accuracy²                       : ±0.1% F.S.
Temperature Range¹   : −20°C to +80°C
Height × Diameter¹     : 6 × 230 mm

¹Other ranges and sizes available on request.

²Transducer accuracy established under laboratory conditions.
Total system accuracy (pressure transducer + pressure cell) is subject to site-specific variables.
