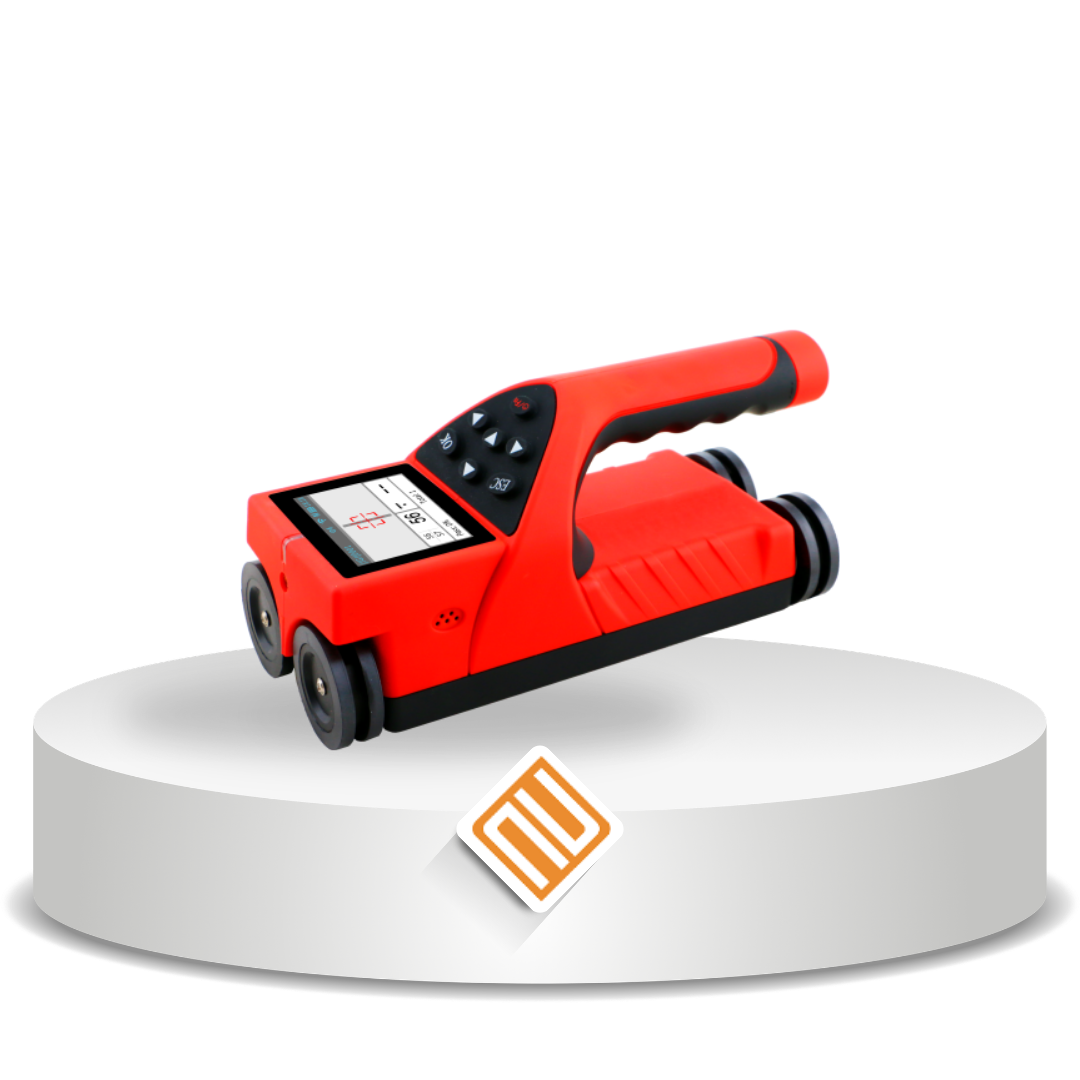

TC120 Integrated Rebar Scanner

Overview

TIME TC120 Integrated Rebar Scanner adalah perangkat NDT (Non-Destructive Testing) portabel yang dirancang untuk mendeteksi posisi, kedalaman lapisan pelindung (cover), dan diameter besi tulangan di dalam struktur beton secara akurat tanpa merusak material. Dilengkapi dengan layar LCD berwarna 2,8 inci yang jernih, alat ini menawarkan lima metode pemindaian—termasuk pemindaian Grid dan Profile—untuk memberikan fleksibilitas tinggi dalam berbagai kondisi inspeksi di lapangan. Fitur unggulannya mencakup penyimpanan data besar hingga 200.000 titik pengukuran, kalibrasi otomatis yang memudahkan penggunaan cepat, serta lampu indikator presisi untuk membantu menentukan titik pengeboran atau pengambilan sampel kor (coring). Dengan desain ergonomis yang terintegrasi dan konektivitas USB ke PC untuk analisis data profesional, TC120 menjadi solusi efisien untuk penjaminan kualitas konstruksi dan evaluasi integritas struktur bangunan.

Fitur

Layar LCD warna resolusi tinggi 2,8 inci (320×240 piksel).
Lima metode pemindaian, sesuai untuk lingkungan deteksi yang berbeda, dan deteksi yang lebih fleksibel.
Mendeteksi posisi di antara dua batang tulangan. Lampu indikator menunjukkan posisi batang baja untuk pengeboran dan pengambilan sampel inti.
Mendukung pemindaian grid dan pemindaian profil posisi tulangan baja.
Nilai kalibrasi secara otomatis tersimpan di dalam instrumen untuk mewujudkan pengukuran cepat, sehingga menghindari kesulitan kalibrasi sebelum setiap pengujian.
Penyimpanan data, melihat, menghapus, yang dapat menyimpan 2.000 komponen atau 200.000 titik pengukuran.
Transmisi data USB. Data yang tersimpan dapat ditransfer ke PC.
Perangkat lunak analisis data profesional untuk PC tersedia.
Kondisi lingkungan kerja
Hindari masuknya air
Hindari medan magnet yang kuat, seperti elektromagnet besar, transformator, inverter, dll
Tidak ada gas korosif di atmosfer.

Technical Specification

Rebar measuring range		Φ6 ~Φ50 mm
Covering layer thickness measuring range	Range I	2 ~ 100 mm
Covering layer thickness measuring range	Range II	10 ~ 200 mm
Tolerance of covering layer thickness	±1	2 ~ 60 mm
	±2	60 ~ 80 mm
	±3	80 ~ 100 mm
	±4	100 ~ 133 mm
	±5	140 ~ 169 mm
	±6	170 ~ 200 mm
Diameter estimation range		Φ6 ~Φ32 mm
Rebar diameter permissible error（grade）		±1 grade
Operation temperature		－10℃～40℃
Relative humidity		＜90%
Dimension		220 x 96 x 108 mm
Weight		650 g
Battery		lithium battery
