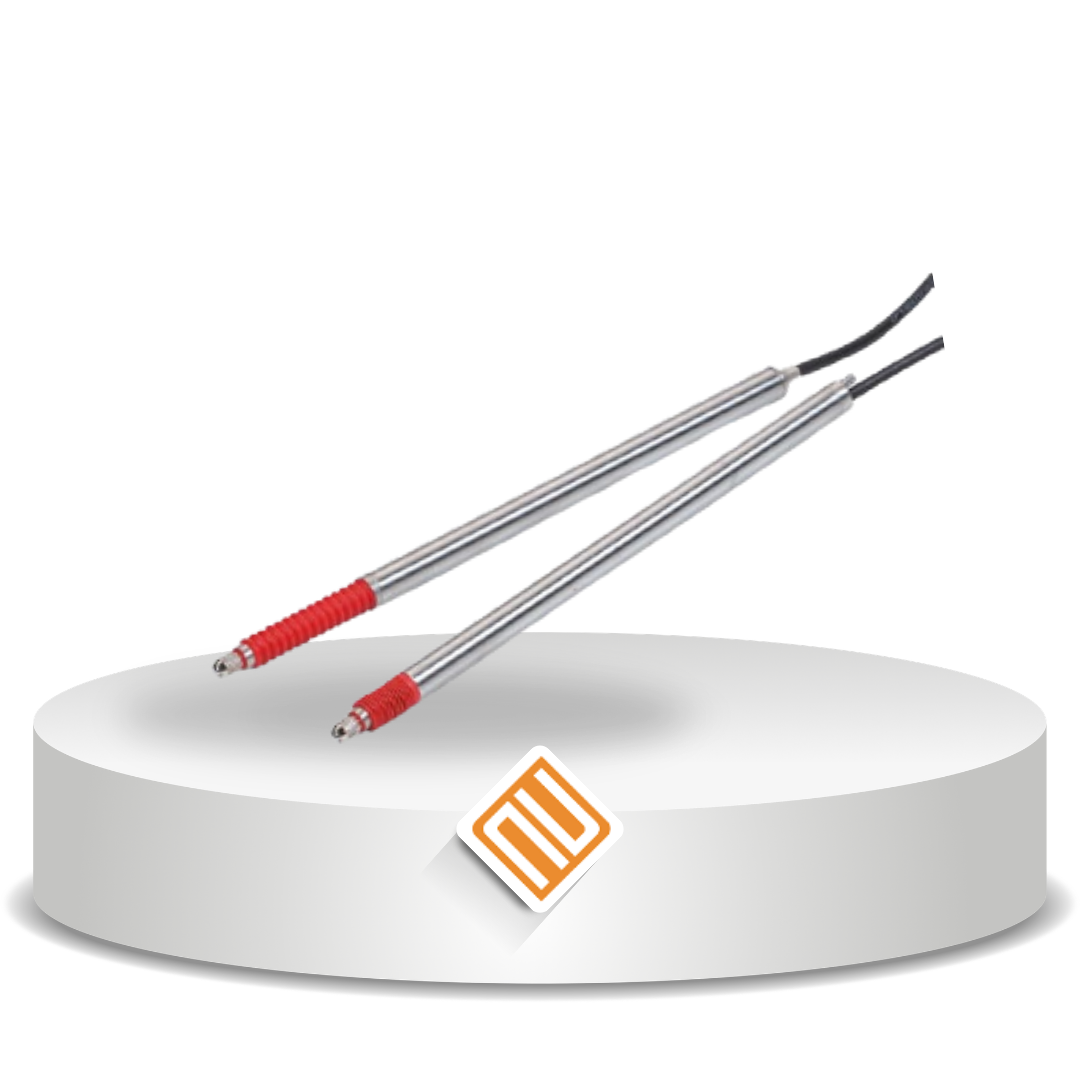

InduSENSOR DTA (LVDT)

InduSENSOR DTA (LVDT)

OVERVIEW

DTA-xG8 adalah sensor LVDT tipe gauge yang dirancang untuk pengukuran presisi tinggi pada berbagai dimensi benda kerja seperti panjang, diameter, ketebalan, dan tinggi. Sensor ini cocok digunakan pada aplikasi inspeksi dengan volume produksi besar karena akurasi dan keandalannya.

FITUR

  • Pengukuran presisi tinggi untuk berbagai parameter dimensi (length, width, diameter, dll)
  • Tersedia berbagai range pengukuran: ±1 mm hingga ±10 mm
  • Cocok untuk aplikasi produksi massal / inspeksi banyak benda
  • Desain dengan kabel keluar aksial untuk instalasi praktis
  • Pilihan plunger dengan plain bearing + pegas atau pneumatic push rod
  • Beragam pilihan probe tip sesuai kebutuhan pengukuran
  • Stabil dan andal untuk aplikasi industri presisi tinggi

SPESIFIKASI

Model DTA-1G8 DTA-3G8 DTA-5G8 DTA-10G8 DTA-1G8-V DTA-3G8-V DTA-5G8-V DTA-10G8-V
Measuring range ±1 mm ±3 mm ±5 mm ±10 mm ±1 mm ±3 mm ±5 mm ±10 mm
Linearity
≤ ±0.3 % FSO ≤ ±6 µm ≤ ±18 µm ≤ ±30 µm ≤ ±60 µm ≤ ±6 µm ≤ ±18 µm ≤ ±30 µm ≤ ±60 µm
≤ ±0.05 % FSO ≤ ±1 µm ≤ ±3 µm ≤ ±5 µm ≤ ±10 µm ≤ ±1 µm ≤ ±3 µm ≤ ±5 µm ≤ ±10 µm
Repeatability ≤ 0.15 µm ≤ 0.45 µm ≤ 0.75 µm ≤ 1.5 µm ≤ 0.15 µm ≤ 0.45 µm ≤ 0.75 µm ≤ 1.5 µm
Temperature stability ≤ 250 ppm FSO/K
Sensitivity 133 mV/mm/V 85 mV/mm/V 53 mV/mm/V 44 mV/mm/V 133 mV/mm/V 85 mV/mm/V 53 mV/mm/V 44 mV/mm/V
Excitation frequency 5 kHz 5 kHz 5 kHz 2 kHz 5 kHz 5 kHz 5 kHz 2 kHz
Excitation voltage 550 mV
Connection Integrated cable 3 m with open ends; axial cable outlet; drag chain suitable;
cable diameter 3.1 mm; min. bending radius: fixed 25 mm, moving 38 mm, drag chain 47 mm
Temperature Range
Storage -40 … +80 °C
Operation -20 … +80 °C (without bellows); 0 … +80 °C (with bellows)
Pressure resistance Atmospheric pressure
Shock 40 g / 6 ms in 3 axes, 1000 shocks each
Vibration ±1.5 mm / 10–58 Hz; ±20 g / 58–500 Hz
Protection class IP65 (with bellows); IP54 (without bellows)
Material Stainless steel housing; PUR/PVC cable
Weight ≈ 70 g ≈ 70 g ≈ 75 g ≈ 85 g ≈ 70 g ≈ 70 g ≈ 80 g ≈ 85 g
Typical Spring Forces
SMR 1.3 N 0.8 N 1.0 N 0.7 N depending on air pressure
MMR 1.55 N 1.5 N 1.9 N 1.9 N depending on air pressure
EMR 2.0 N 2.5 N 3.0 N 3.5 N depending on air pressure
Compatibility MSC7401, MSC7802, MSC7602
Typical service life 5 million cycles
