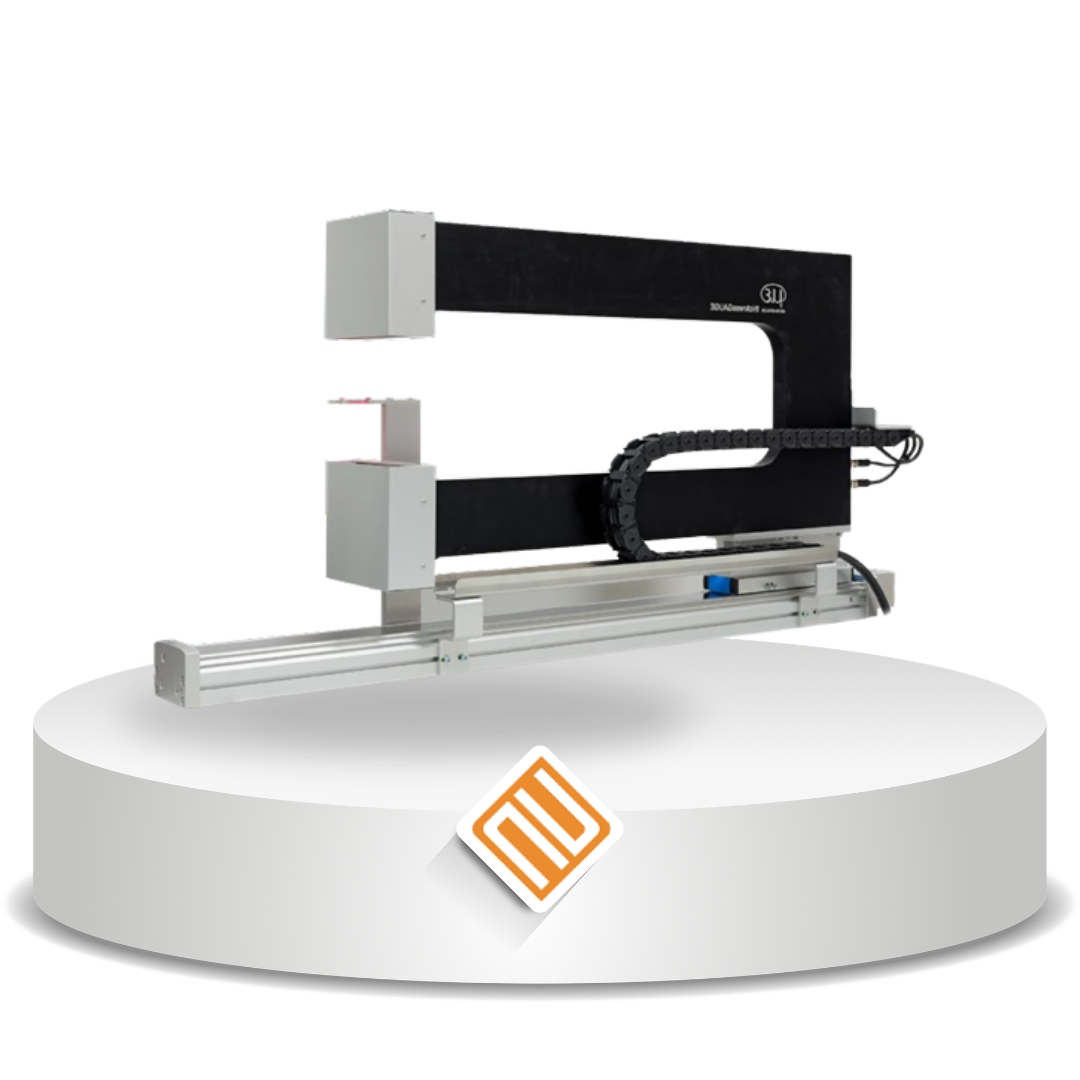

ThicknessGAUGE 3D

ThicknessGAUGE 3D

OVERVIEW

ThicknessGAUGE 3D adalah sistem sensor presisi tinggi untuk pengukuran ketebalan dan profil secara dua sisi pada material lembaran dan hasil ekstrusi. Sistem ini menggunakan dua laser profile scanner yang saling berhadapan untuk menangkap data profil secara sinkron, kemudian digabungkan menjadi point cloud 3D. Data tersebut diproses oleh thicknessCONTROL 3D untuk menghasilkan pengukuran kompleks berbasis parameter yang dapat disesuaikan secara otomatis melalui software 3DInspect.

FITUR

  • Pengukuran ketebalan dan profil secara inline (real-time)
  • Teknologi dual laser scanner untuk akurasi tinggi
  • Menghasilkan data 3D point cloud untuk analisis mendalam
  • Mendukung pengukuran kompleks 2D dan 3D
  • Parameter pengukuran dapat diprogram sesuai kebutuhan
  • Integrasi dengan software 3DInspect untuk konfigurasi dan kontrol
  • Proses evaluasi otomatis melalui thicknessCONTROL 3D

SPESIFIKASI

Model C.LP-3D-15/200 C.LP-3D-15/400 C.LP-3D-15/600
Article number 4350127.730 4350127.731 4350127.732
Measuring width 200 mm 400 mm 600 mm
Operating range 144 mm
Measuring range (Z-axis / thickness) 15 mm
Measuring range (X-axis / 3D) max. 26.8 mm
Max. travel path 380 mm 580 mm 780 mm
System accuracy ±1.2 µm
Resolution (Z-axis) 0.2 µm
Resolution (X-axis / 3D) 1,024 points/profile
Measuring rate 500 Hz
Calibration Automatic
Weight (Axis, motor & C-frame) 17.6 kg 22.3 kg 26.8 kg
Weight (Bus terminal box & panel IPC) 14.1 kg
Supply voltage 24 V
Humidity 5% RH – 95% RH (non-condensing)
Protection class IP40 (bus terminal box IP54)
Temperature (Storage) -20 … 65 °C
Temperature (Operation) 5 … 45 °C
Control & indicator elements Panel IPC with software included
Special features Compact bus terminal box measuring 300 x 300 x 210 mm
