OptoNCDT 2300

OptoNCDT 2300

OVERVIEW

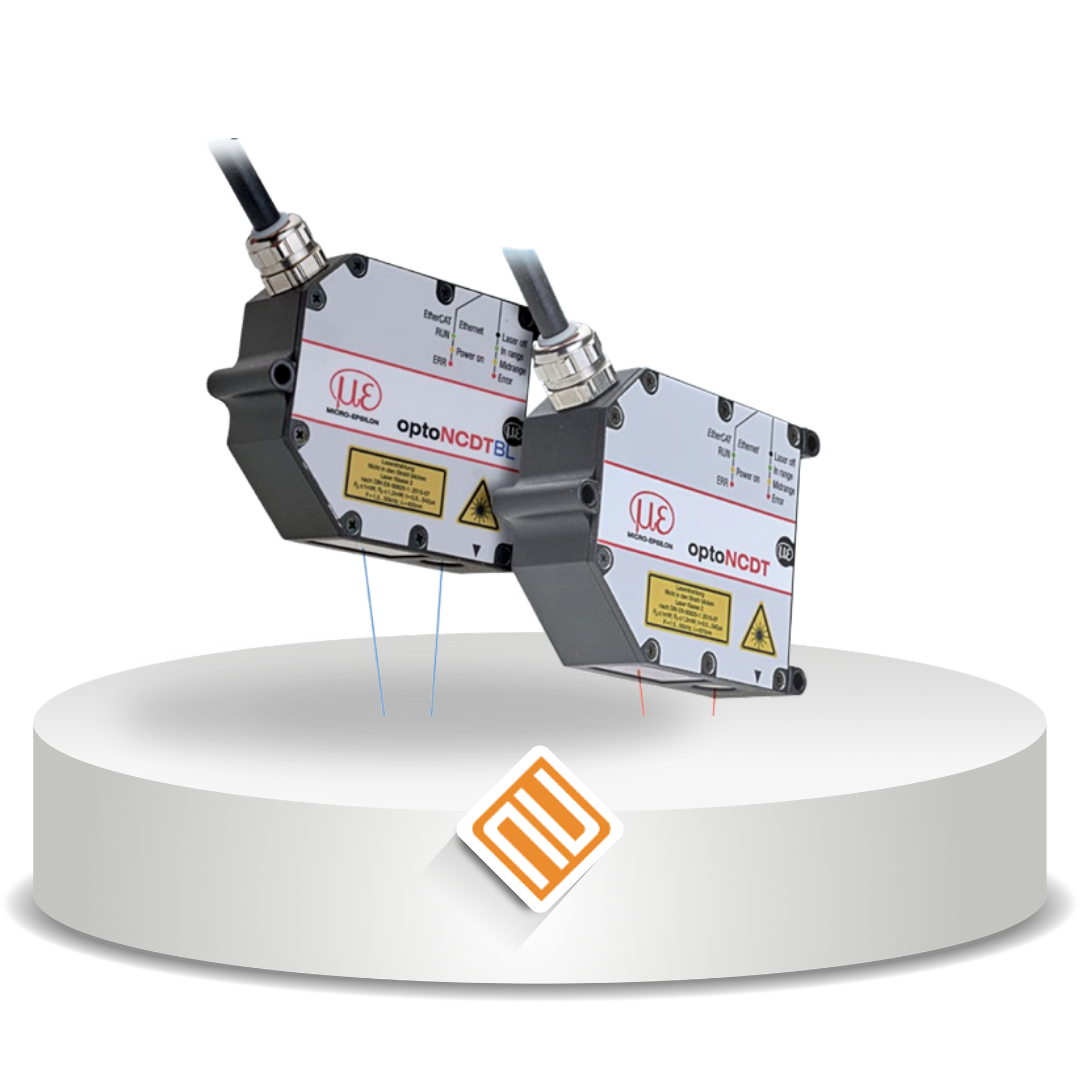

OptoNCDT 2300 adalah sensor laser presisi tinggi dari kelas high-end yang dirancang untuk aplikasi pengukuran sangat cepat dan akurat. Dengan seluruh elektronik terintegrasi dalam housing kompak, sensor ini ideal untuk pengukuran pada permukaan yang sulit dan kondisi dinamis seperti getaran.

FITUR

  • Sensor laser high-end dengan presisi sangat tinggi
  • Measuring rate tinggi hingga 49.14 kHz untuk aplikasi cepat
  • Desain kompak dengan elektronik terintegrasi dalam satu housing
  • Cocok untuk permukaan diffuse maupun reflektif (dengan alignment khusus)
  • Web interface untuk konfigurasi dan pengolahan data (filter, peak selection, masking)
  • Teknologi A-RTSC untuk kompensasi permukaan secara real-time
  • Stabil terhadap perubahan refleksi permukaan yang cepat
  • Ideal untuk monitoring getaran dan aplikasi industri presisi tinggi

SPESIFIKASI

Model EDS-75 100 mm 160 mm 200 mm 250 mm 300 mm 400 mm 500 mm 630 mm
Series S S, F S, F S, F S, F S, F S, F S S, F
Measuring range 75 mm 100 mm 160 mm 200 mm 250 mm 300 mm 400 mm 500 mm 630 mm
Resolution 0.038 mm 0.05 mm 0.08 mm 0.1 mm 0.125 mm 0.15 mm 0.2 mm 0.25 mm 0.315 mm
Frequency response (-3dB) 150 Hz
Measuring rate 600 Sa/s 500 Sa/s
Linearity (≤ ±0.3% FSO) ≤ ±0.23 mm ≤ ±0.3 mm ≤ ±0.48 mm ≤ ±0.6 mm ≤ ±0.75 mm ≤ ±0.9 mm ≤ ±1.2 mm ≤ ±1.5 mm ≤ ±1.89 mm
Temperature stability ≤ 200 ppm FSO/K
Supply voltage 18 … 30 VDC
Max. current consumption 40 mA
Analog output 4 … 20 mA (load 500 Ohm)
Connection S series: 7-pin M9 screw/plug connection (Binder); axial, radial on request
F series: 5-pin bayonet screw plug connection; radial output
Temperature range Storage: -40 … +100 °C
Operation: -40 … +85 °C
Pressure resistance 450 bar (front)
Shock 40 g / 6 ms in 3 axes, 1000 shocks each; radial & axial tests
Vibration ±2.5 mm / 5 … 44 Hz, 10 cycles each; ±23 g / 44 … 500 Hz
Protection class IP65 (F series) / IP67 (S series)
Material Stainless steel (housing); aluminum (measuring tube)
