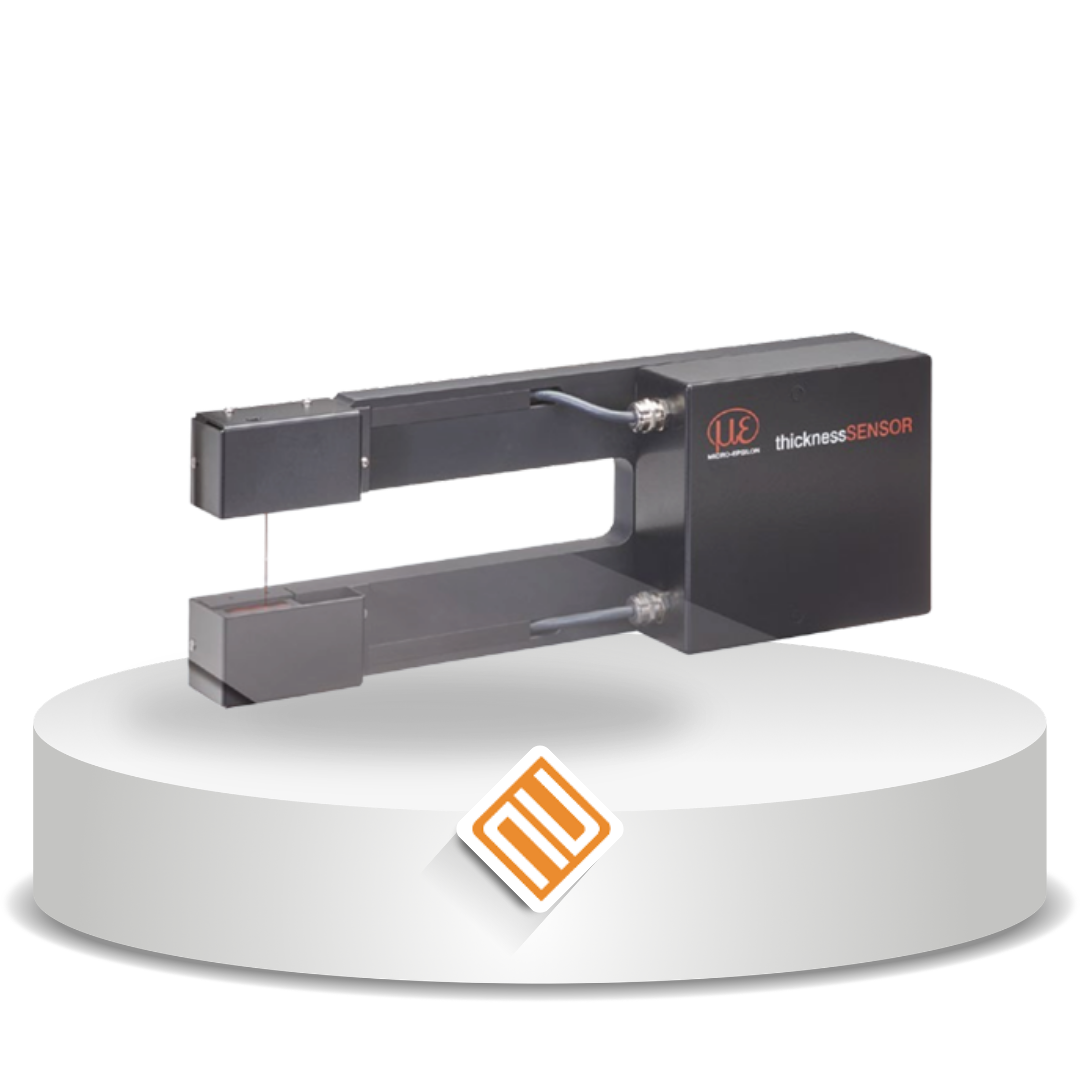

ThicknessSENSOR

ThicknessSENSOR

OVERVIEW

ThicknessSENSOR adalah sistem sensor presisi tinggi yang digunakan untuk mengukur ketebalan material seperti strip dan pelat. Sistem ini terdiri dari dua sensor laser triangulasi yang terpasang pada frame stabil dan bekerja berdasarkan prinsip perbedaan untuk menghasilkan pengukuran yang akurat. Unit evaluasi yang terintegrasi akan memproses data dan menampilkan hasil melalui berbagai interface.

FITUR

  • Desain kompak, mudah dipasang di ruang terbatas
  • Pengukuran ketebalan dengan akurasi tinggi
  • Menggunakan teknologi laser triangulasi
  • Sistem siap pakai (turnkey) dengan performa optimal
  • Tersedia berbagai model untuk berbagai ukuran dan kebutuhan
  • Sensor terkalibrasi optimal untuk hasil yang konsisten
  • Output data melalui berbagai interface

SPESIFIKASI

Model thicknessSENSOR 10/200 thicknessSENSOR 10/400 thicknessSENSOR 25/200 thicknessSENSOR 25/400
Measuring range 10 mm 10 mm 25 mm 25 mm
Working gap 46 mm 46 mm 71 mm 71 mm
Measuring width 200 mm 400 mm 200 mm 400 mm
Linearity (combined) ±10 µm ±10 µm ±40 µm ±40 µm
Measuring rate 0.25 / 0.5 / 1 / 2 / 4 kHz
Light source Semiconductor laser < 1 mW, 670 nm (red)
Permissible ambient light 20,000 lx
Light spot diameter (±10%) 65 x 680 µm 80 x 970 µm
Protection class IP65
Laser safety class Class 2 according to DIN EN 60825-1:2008-05
Temperature stability ± 0.03 % FSO/°C
Operating temperature 0 °C … +50 °C (non-condensing)
Storage temperature -20 °C … +70 °C (non-condensing)
Control inputs/outputs 1 x trigger in / 1 x master / 2 x switching outputs
Measurement value output 0 … 5 V, 0 … 10 V, ±5 V, ±10 V, 4 … 20 mA, Ethernet
Vibration 2 g / 20 … 500 Hz (according to IEC 60068-2-6)
Shock 15 g / 6 ms / 3 axes (according to IEC 60068-2-29)
Weight 3.3 kg 4.3 kg 3.3 kg 4.3 kg
Displays (Sensor) 3x color LEDs for power and status
Displays (Controller) Power I/O
Operation (Web interface) Selectable averages / data reduction / setup management / limit values
Power supply 11 … 30 VDC, 24 V P < 5 W
Electronics Integrated signal processor, signal processing unit
Electromagnetic compatibility (EMC) EN 61000-6-3 / DIN EN 61326-1 (Class B)
EN 61000-6-2 / DIN EN 61326-1
