CapaNCDT 6200

CapaNCDT 6200

OVERVIEW

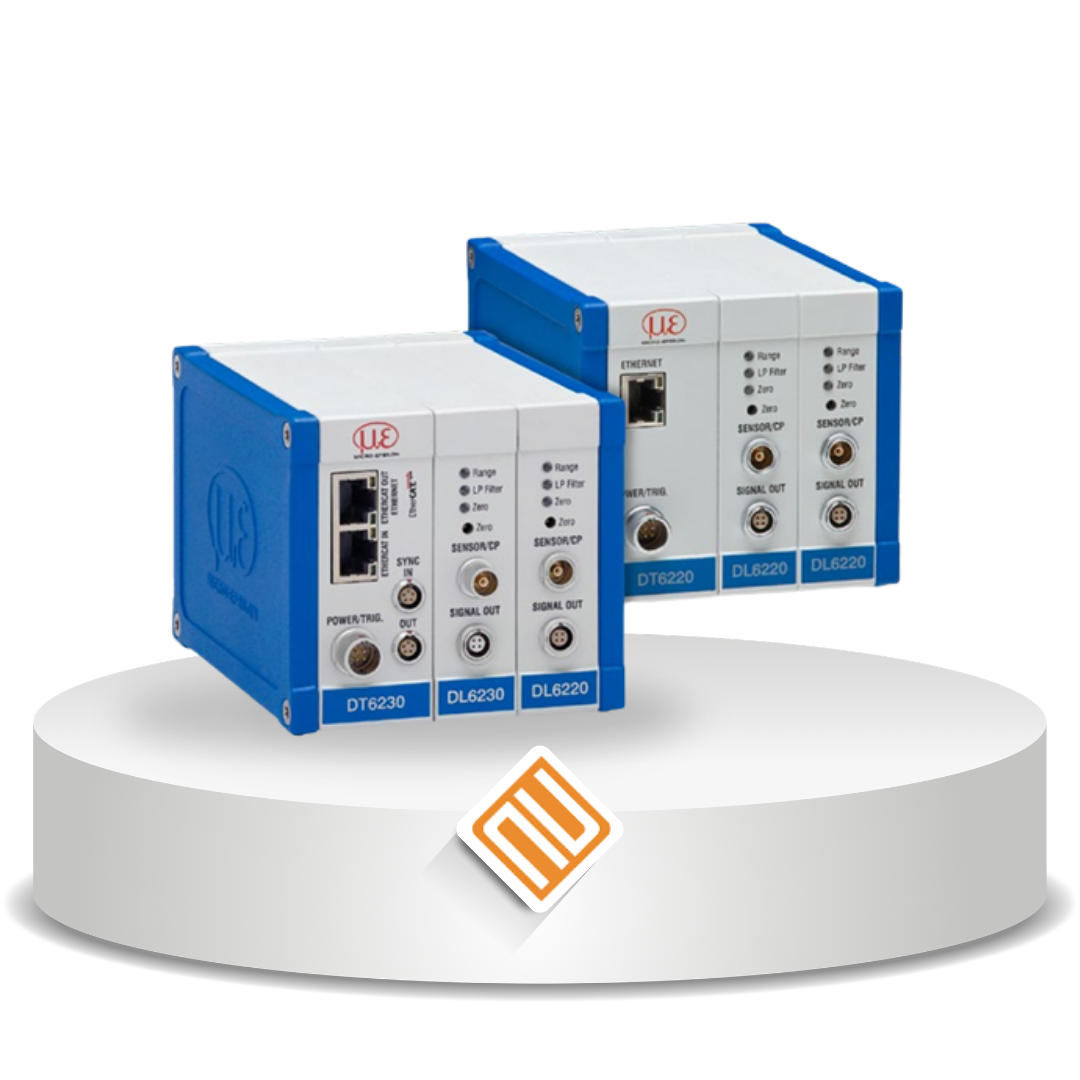

CapaNCDT 6200 adalah sistem pengukuran modular dengan presisi tinggi yang terdiri dari controller dan demodulator sensor. Desain modularnya memungkinkan hingga empat channel pengukuran dalam satu sistem, sehingga fleksibel untuk berbagai kebutuhan aplikasi.

FITUR

  • Sistem modular untuk pengukuran presisi tinggi
  • Mendukung hingga 4 channel pengukuran dalam satu sistem
  • Fleksibel dan mudah disesuaikan untuk berbagai aplikasi
  • Konfigurasi mudah melalui web browser (Ethernet)
  • Tersedia output analog dan berbagai interface digital
  • Desain kompak, dapat digunakan sebagai benchtop atau dipasang di DIN rail/dinding
  • Tersedia berbagai model dengan pilihan resolusi dan interface yang beragam
  • Kombinasi controller dan demodulator yang dapat disesuaikan sesuai kebutuhan

SPESIFIKASI

Model DT6220 DT6230 DT6240
Demodulator DL6220 DL6230 DL6220 DL6230 DL6220 DL6230
Resolution
Static 0.0004 % FSO 0.0001 % FSO 0.0004 % FSO 0.0001 % FSO 0.0004 % FSO 0.0001 % FSO
Dynamic 0.02 % FSO 0.005 % FSO 0.02 % FSO 0.005 % FSO 0.02 % FSO 0.005 % FSO
Frequency response (-3dB) 5 kHz, switchable to 20 Hz
Measuring rate max. 3.906 kSa/s
Linearity < ±0.05 % FSO < ±0.025 % FSO < ±0.05 % FSO < ±0.025 % FSO < ±0.05 % FSO < ±0.025 % FSO
Temperature stability < 200 ppm FSO/K
Replacement accuracy < ±0.1 % FSO
Long-term stability < ±0.02% FSO/month
Synchronization Yes (only internal) Yes Yes (only internal) Yes Yes (only internal) Yes
Supply voltage 12 … 36 VDC 15 … 36 VDC 12 … 36 VDC 15 … 36 VDC 15 … 36 VDC 15 … 36 VDC
Power consumption 3 W (24 VDC) + 1.9 W / demodulator 3.9 W (24 VDC) + 1.9 W / demodulator 3.9 W (24 VDC) + 1.9 W / demodulator
Signal input Trigger: TTL (5 V)
Digital interface Ethernet Ethernet / EtherCAT PROFINET
Analog output 0 … 10 V / 4 … 20 mA
Connection
Sensor Pluggable cable via triaxial socket
Supply / Signal Supply/trigger: 4-pin connector
Sync: 5-pin connector
Signal: analog via 4-pin, digital via RJ45
Mounting Table-top device or DIN rail
Temperature Range
Storage -10 … 75 °C
Operation 10 … 60 °C
Shock 15 g / 6 ms in 3 axes, 1000 shocks each
Vibration 0.75 mm / 10–500 Hz; 2 g / 10–500 Hz
Protection class IP40
Weight ≈ 710 g + 185 g ≈ 710 g + 210 g ≈ 720 g + 185 g ≈ 720 g + 210 g ≈ 720 g + 185 g ≈ 720 g + 210 g
Compatibility Compatible with all capaNCDT sensors
No. of measurement channels Max. 4
