ConfocalDT IFS2405

ConfocalDT IFS2405

OVERVIEW

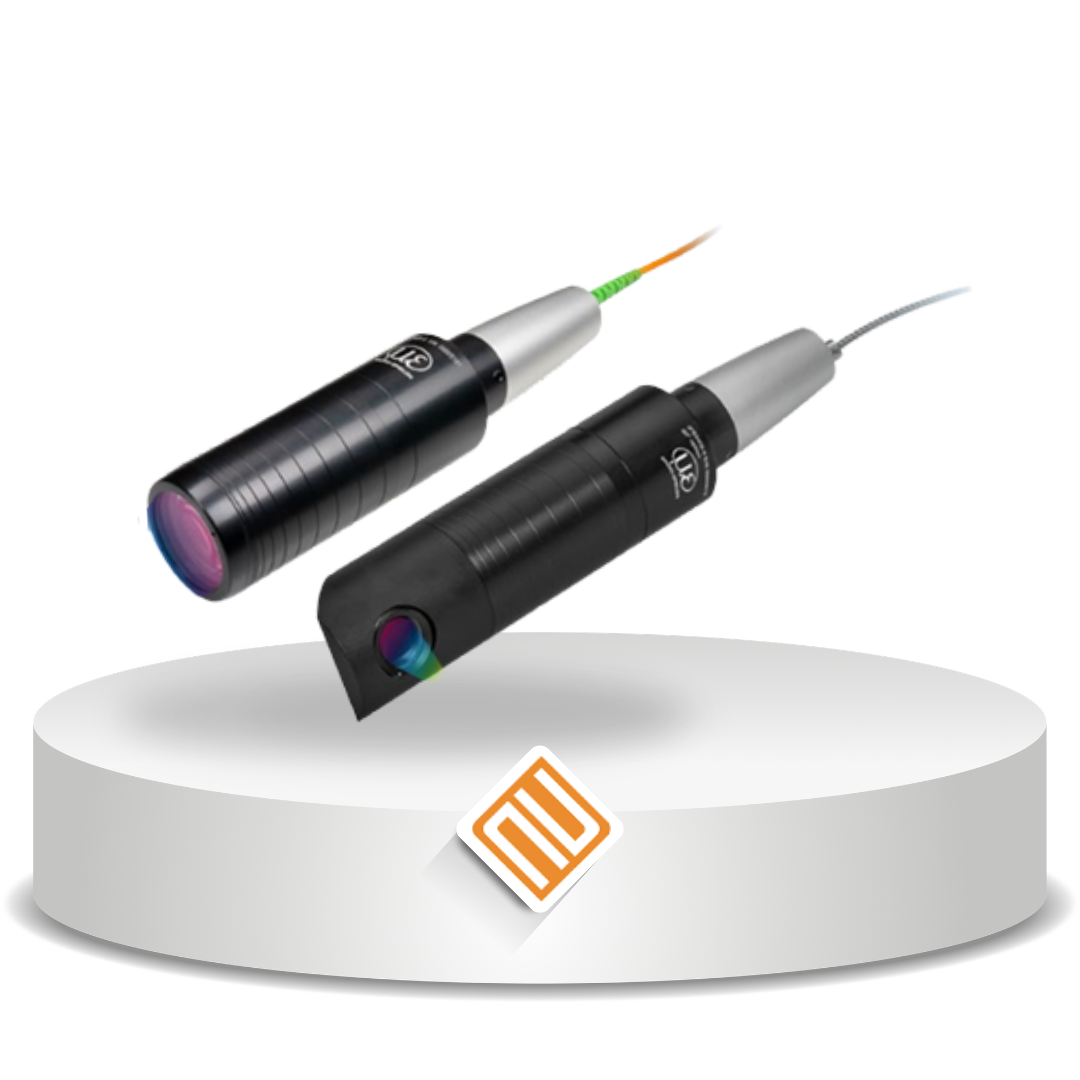

Sensor confocalDT IFS2405 adalah sistem sensor optik berbasis confocal chromatic yang dirancang untuk pengukuran jarak dan ketebalan secara non-kontak dengan presisi tinggi. Sensor ini termasuk kategori universal sensor yang dapat digunakan di berbagai aplikasi industri, terutama yang membutuhkan akurasi hingga tingkat submikron (nanometer).

FITUR

  • Pengukuran non-kontak presisi tinggi (hingga nanometer)
  • Mengukur jarak, posisi, dan ketebalan
  • Kompatibel dengan berbagai material (reflektif, difus, transparan)
  • Spot cahaya kecil untuk objek detail
  • Mendukung sudut kemiringan hingga ±34°
  • Tersedia dalam berbagai range pengukuran
  • Desain kokoh & tahan kondisi industri (IP64)
  • Tahan suhu, getaran, dan shock
  • Sistem fiber optik fleksibel

SPESIFIKASI

Model IFS2405-0.3 IFS2405-1 IFS2405-3 IFS2405-6 IFS2405/90-6
Measuring range 0.3 mm 1 mm 3 mm 6 mm 6 mm
Start of measuring range approx. 6 mm 10 mm 20 mm 63 mm 41 mm
Resolution Static < 2 nm < 4 nm < 8 nm < 17 nm
Dynamic < 18 nm < 38 nm < 80 nm < 190 nm
Linearity Displacement and distance < ±0.09 µm < ±0.2 µm < ±0.6 µm < ±1.2 µm
Thickness < ±0.18 µm < ±0.4 µm < ±1.2 µm < ±2.4 µm
Light spot diameter 6 µm 8 µm 9 µm 31 µm
Maximum measuring angle ±34° ±30° ±24° ±10°
Numerical aperture (NA) 0.60 0.55 0.45 0.22
Min. target thickness 0.015 mm 0.05 mm 0.15 mm 0.3 mm
Target material reflective, diffuse as well as transparent surfaces (e.g. glass)
Connection pluggable optical fiber via FC socket
Mounting Radial clamping
Temperature range Storage -20°C … +70°C
Operation +5°C … +70°C
Shock 15 g / 6 ms
Vibration 2g / 20 … 500 Hz
Protection class IP64 (front)
Material Aluminum housing, glass lenses
Weight approx. 140 g approx. 125 g approx. 225 g approx. 260 g approx. 315 g
