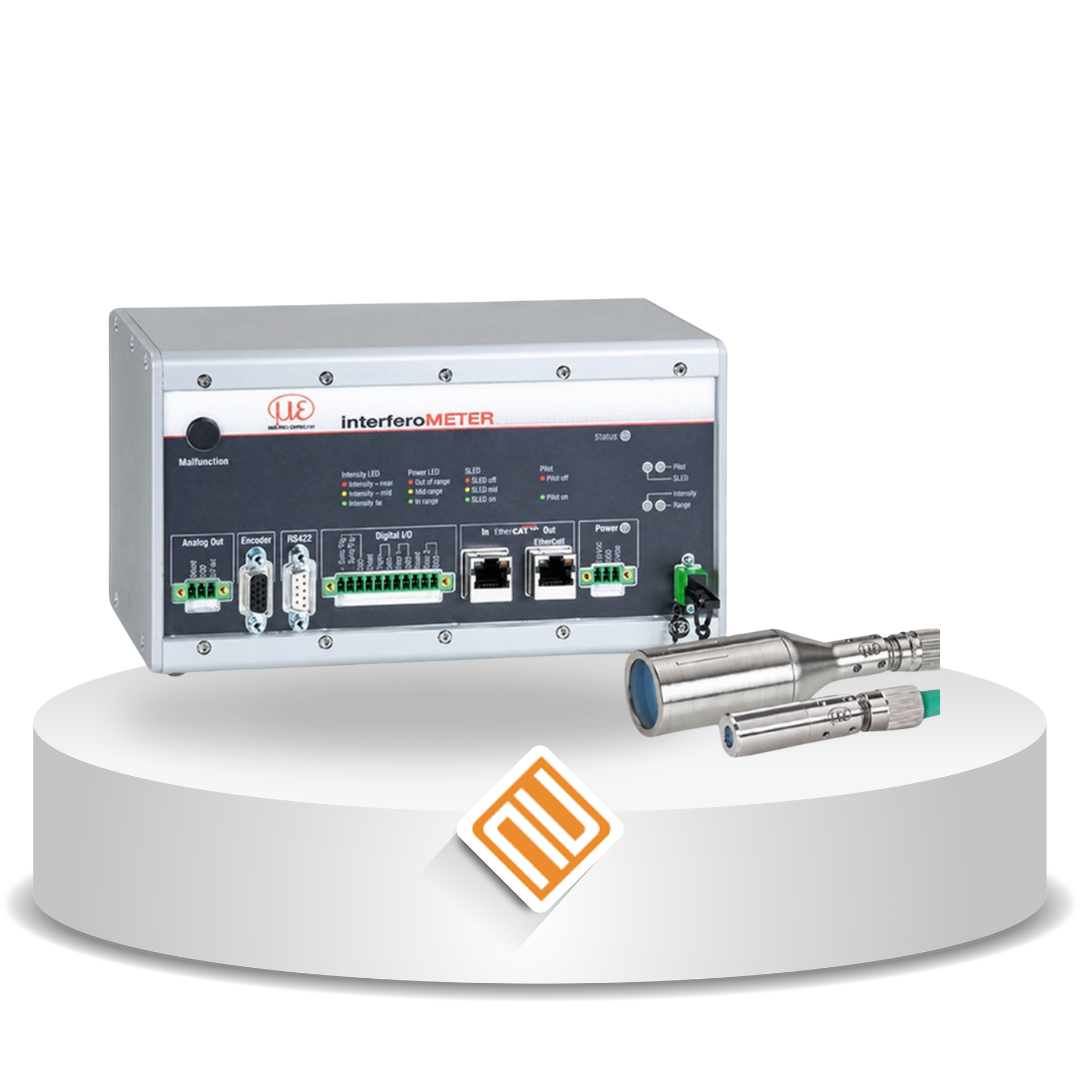

InterferoMETER 5400-TH

OVERVIEW

IMS5400-TH adalah interferometer absolut yang dirancang untuk pengukuran ketebalan dengan akurasi tinggi, bahkan dari jarak yang relatif jauh. Dengan teknologi SLED di spektrum near-infrared, sensor ini mampu mengukur berbagai material termasuk kaca berlapis anti-reflektif dan film tipis secara stabil dan presisi.

FITUR

Pengukuran ketebalan presisi tinggi hingga level nanometer
Akurat meskipun pada jarak pengukuran yang besar (distance-independent)
Measuring range luas untuk thin layer, kaca datar, dan film
Teknologi SLED (near-infrared) untuk material optik non-dense
Hasil tetap stabil meskipun objek bergetar atau bergerak
Tidak terpengaruh perubahan posisi target dalam range pengukuran
Cocok untuk aplikasi industri presisi dan inspeksi material transparan

SPESIFIKASI

Model	IMS5400-TH	IMS5400MP-TH
Resolution	< 1 nm
Measuring rate	100 Hz … 6 kHz (adjustable)
Linearity	< ±100 nm	< ±200 nm
Temperature stability	Temperature compensated, < 10 ppm (15–35°C)
Multi-peak measurement	1 layer	up to 5 layers
Light source	NIR-SLED (~840 nm), pilot laser LED (~635 nm)
Laser class	Class 1 (DIN EN 60825-1)
Supply voltage	24 VDC ±15%
Power consumption	approx. 10 W
Signal input	Sync in, trigger in, encoders (A+, A-, B+, B-, Index)
Digital interface	Ethernet / EtherCAT / RS422 / PROFINET / EtherNet/IP
Analog output	4–20 mA / 0–10 V (16-bit)
Switching output	Error1-Out, Error2-Out
Digital output	Sync out
Connection	Optical	Fiber optic cable via E2000 socket
Connection	Electrical	RS422, Ethernet, encoder, I/O terminal, RJ45
Mounting	Free-standing, DIN rail mounting
Temperature range	Storage	-20°C … +70°C
Temperature range	Operation	+15°C … +35°C
Shock	15 g / 6 ms
Vibration	2 g / 20 … 500 Hz
Protection class	IP40
Material	Aluminum housing, passive cooling
Control & Indicators	Multifunction button, web interface, presets, averaging, data reduction, LED indicators (intensity, range, SLED, pilot, status, power), pilot laser for alignment
