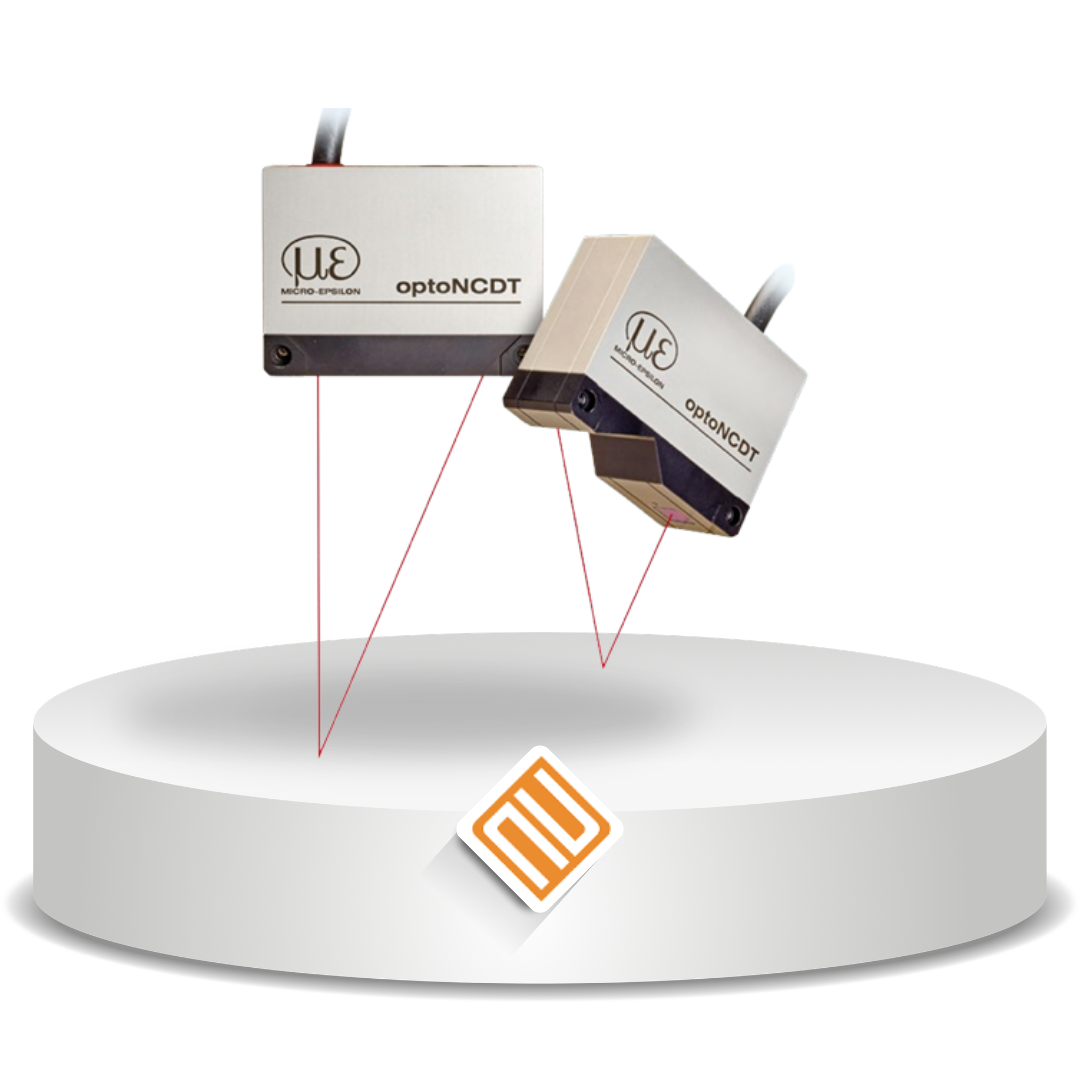

OptoNCDT 5500

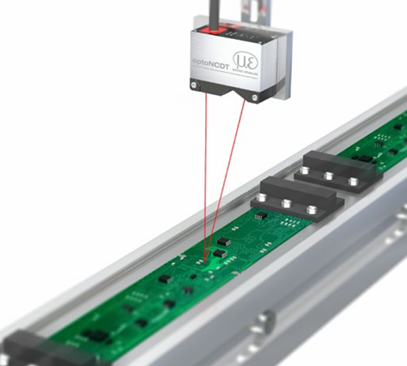

OptoNCDT 5500 - Image 2

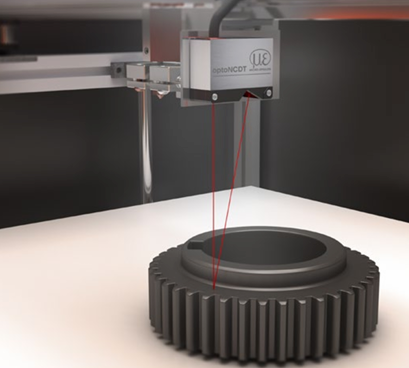

OptoNCDT 5500 - Image 3

OptoNCDT 5500

OVERVIEW

Seri optoNCDT 5500 dari Micro-Epsilon merupakan sensor laser triangulasi kelas performa tertinggi yang dirancang untuk aplikasi pengukuran sangat dinamis. Dengan kecepatan ukur hingga 150 kHz dan akurasi ekstrem, sensor ini mampu memberikan hasil presisi tinggi bahkan pada permukaan yang sulit atau berubah dengan cepat.

FITUR

  • Kecepatan pengukuran sangat tinggi hingga 150 kHz
  • Presisi tinggi dengan repeatability hingga level submikron
  • Performa stabil pada permukaan reflektif rendah atau berubah-ubah
  • Tersedia berbagai pilihan measuring range termasuk extended range
  • Tahan terhadap kondisi lingkungan berat dengan proteksi IP67
  • Ketahanan tinggi terhadap gangguan cahaya sekitar (ambient light)
  • Kecepatan pengukuran sangat tinggi hingga 150 kHz
  • Presisi tinggi dengan repeatability hingga level submikron
  • Performa stabil pada permukaan reflektif rendah atau berubah-ubah
  • Tersedia berbagai pilihan measuring range termasuk extended range
  • Tahan terhadap kondisi lingkungan berat dengan proteksi IP67
  • Ketahanan tinggi terhadap gangguan cahaya sekitar (ambient light)

SPESIFIKASI

General technical data ILD5500-xx with integrated Industrial Ethernet interface
Measuring rate 0.25 kHz … 20 kHz
Light source Laser 670 nm
Laser class Class 2 in accordance with IEC 60825-1:2022-07
Supply voltage 12 … 30 VDC
Power consumption max. 5 W
Signal input Laser on/off
Digital interface EtherCAT / PROFINET
Switching output 1 or 2 switching outputs (error & limit value): npn, pnp, push pull
Connection Integrated pigtail 0.3 m with 12-pin M12 plug;
optional extension to 3 m / 6 m / 9 m / 15 m
Mounting Support points with locating holes for centering sleeves for reproducible clamping;
2 x M4 direct or M3 bolt connection
Temperature range (Storage) -20 … 70 °C (non-condensing)
Temperature range (Operation) 0 … 45 °C (non-condensing)
Shock (DIN EN 60068-2-27) 15 g / 6 ms in 3 axes
Vibration (DIN EN 60068-2-6) 50 g / 20 … 500 Hz / max. displacement 3.6 mm
Protection class (DIN EN 60529) IP67
Material Aluminum housing
Weight Approx. 310 g (incl. pigtail)
Control and indicator elements Select key: factory settings, switching operation mode;
web interface for setup: application-specific presets, peak selection, video signal,
freely selectable averaging, data reduction, setup management;
1 x color LED for power/status;
3 x color LEDs for “STATE”, “RUN/SF”, “ERR/BF”
Permissible ambient light ≥ 200,000 lx
