ReflectCONTROL RCS130-160 3D HLP

OVERVIEW

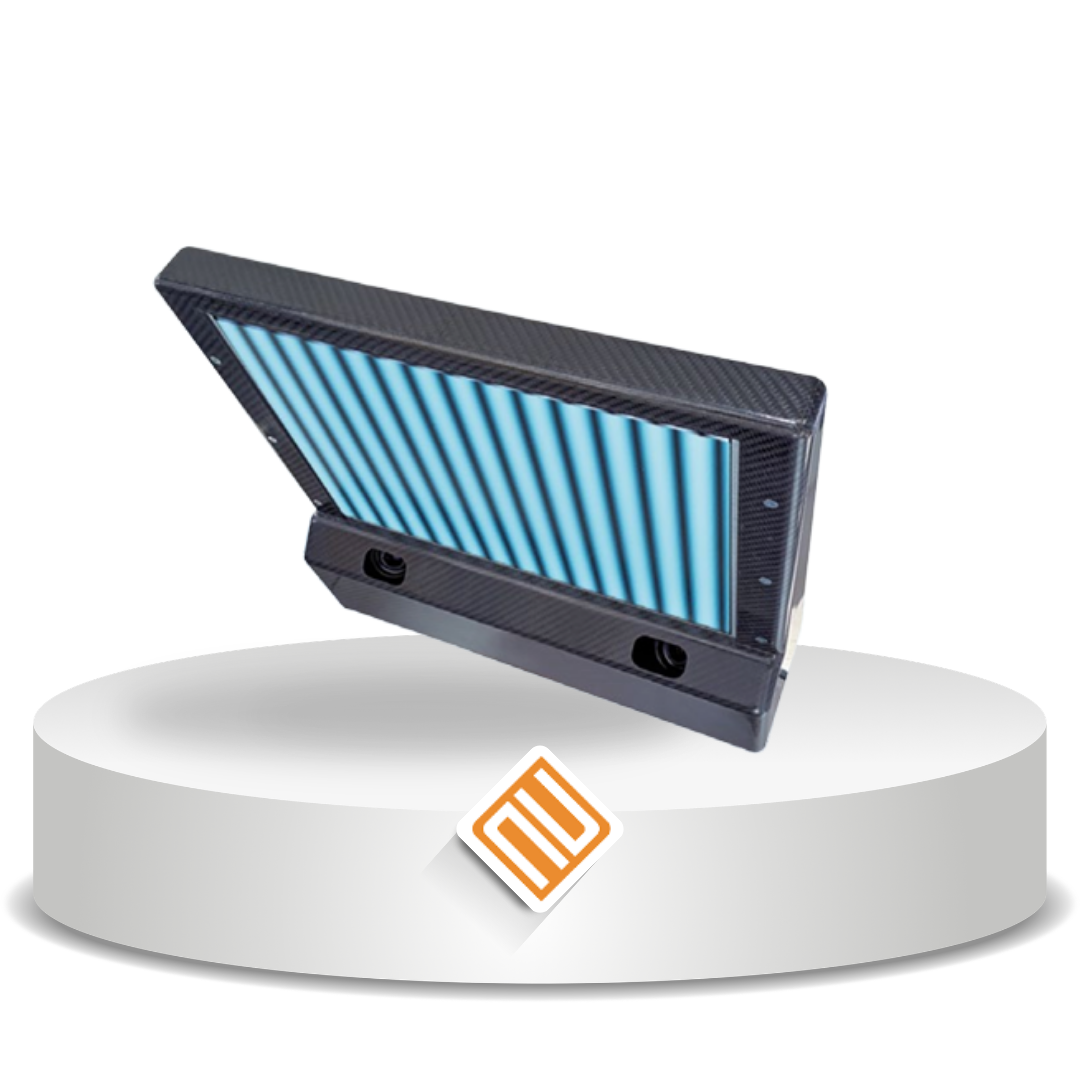

ReflectCONTROL RCS130-160 3D HLP adalah sensor 3D yang dirancang khusus untuk mendeteksi bentuk permukaan objek mengkilap (shiny components). Dengan teknologi proyeksi pola garis (striped pattern), sensor ini mampu menghasilkan representasi 3D detail untuk analisis topologi permukaan secara akurat dalam aplikasi inspeksi industri.

FITUR

Pengukuran 3D khusus untuk permukaan reflektif/mengkilap
Teknologi proyeksi pola garis untuk akurasi tinggi
Menghasilkan representasi 3D detail (topologi permukaan)
Analisis parameter seperti flatness, deflection, dan curvature
Cocok untuk inspeksi inline di lini produksi
Interface GigE Vision untuk transfer data cepat
Output data sesuai standar GenICam

SPESIFIKASI

Model		RCS130-160 3D HLP
Measurement area		170 mm x 160 mm at 200 mm (reference plane)
Working distance		200 ±25 mm
Flatness deviation	Area A	15 µm (±25 mm WD)	2.0 µm (±0.5 mm WD)
	Area B	3.0 µm	0.75 µm
	Area C	1.5 µm	0.3 µm
Resolution (x,y)		100 µm
Acquisition time		typ. 1 s … 2 s
Processing time		typ. 2 s … 3 s
Light source		LED screen
Supply voltage		24 V DC
Power consumption		< 65 W
Digital interfaces		Gigabit Ethernet (GigE Vision / GenICam) / Ethernet / EtherNet/IP / EtherCAT / PROFINET
Connection		RJ45 socket for GigE Vision (in/out) RJ45 socket for Ethernet (in/out) 3-pin Lemo plug for power supply
Installation		Mechanically reproducible adapter flange
Temperature range	Storage	-10 °C … 60 °C
Temperature range	Operation	0 °C … 40 °C
Humidity		10 % … 80 % (non-condensing)
Protection class		IP20
Material		Carbon housing
Weight		< 7 kg
Sensor SDK		Micro-Epsilon 3D sensor SDK
3D evaluation software		Micro-Epsilon 3DInspect
Special features		Carbon housing with controlled fan, design with integrated controller
